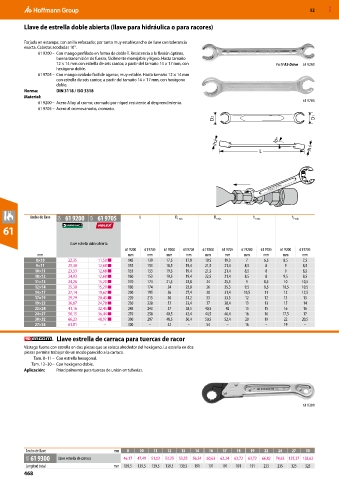

Llave de estrella doble abierta (llave para hidráulica o para racores)

Forjada en estampa; con anillo reforzado; por tanto muy estable;ancho de llave con tolerancia
exacta. Cabezas acodadas 10°.
61 9200 – Con mango perfilado en forma de doble T. Resistencia a la flexión óptima,
buena transmisión de fuerza, fácilmente manejable y ligero. Hasta tamaño
12 × 14 mm con estrella de seis cantos; a partir del tamaño 14 × 17 mm, con Perfil AS-Drive 61 9200
hexágono doble.
61 9705 – Con mango ovalado fácil de agarrar, muy estable. Hasta tamaño 12 × 14 mm
con estrella de seis cantos; a partir del tamaño 14 × 17 mm, con hexágono
doble.
Norma: DIN 3118 / ISO 3318
Material:
61 9200 – Acero Alloy al cromo; cromado por níquel resistente al desprendimiento. 61 9705
61 9705 – Acero al cromovanadio, cromado.
D2 D1

h2 D2 10° D1

h2 L 10° h1
h1
L

Ancho de llave 63A 61 9200 62A 61 9705 L D 1 máx. D 2 máx. h 1 máx. h 2 máx.
61

Llave estrella doble abierta
61 9200 61 9705 61 9200 61 9705 61 9200 61 9705 61 9200 61 9705 61 9200 61 9705
mm mm mm mm mm mm mm mm mm mm mm
8×10 22,35 11,50 ■ 145 139 17,5 17,8 19,5 19,3 7 6,5 8,5 7,5
9×11 25,30 12,68 ■ 155 153 18,5 19,4 21,5 21,4 8,5 8 9 8,5
10×11 23,53 12,68 ■ 155 153 19,5 19,4 21,5 21,4 8,5 8 9 8,5
10×12 24,93 12,68 ■ 160 153 19,5 19,4 22,5 21,4 8,5 8 9,5 8,5
11×13 24,26 15,20 ■ 170 174 21,5 22,8 24 25,3 9 8,5 10 10,5
12×14 25,30 15,20 ■ 180 174 24 22,8 26 25,3 9,5 8,5 10,5 10,5
14×17 27,14 19,62 ■ 200 195 26 27,4 30 31,4 10,5 11 12 12,5
17×19 29,79 20,43 ■ 220 213 30 31,2 33 33,3 12 12 13 13
19×22 36,87 24,78 ■ 230 228 33 33,4 37 38,4 13 13 15 14
22×24 41,16 32,45 ■ 245 243 37 38,5 40,5 42 15 15 16 16
24×27 50,15 36,44 ■ 270 258 40,5 42,4 44,5 46,4 16 16 17,5 17
30×32 66,23 48,97 ■ 300 297 48,5 50,4 50,5 52,4 20 19 22 20,5
27×36 61,81 – 300 – 42 – 54 – 16 – 19 –

Llave estrella de carraca para tuercas de racor
Vástago fuerte con estrella en dos piezas que se coloca alrededor del hexágono. La estrella en dos
piezas permite trabajar de un modo parecido a la carraca.
Tam. 8–11 – Con estrella hexagonal.
Tam. 12–30 – Con hexágono doble.
Aplicación: Principalmente para tuercas de unión en tuberías.

61 9300

Ancho de llave mm 8 10 11 12 13 14 16 17 18 19 22 24 27 30
63V 61 9300 Llave estrella de carraca 46,17 47,49 51,03 53,25 53,55 56,34 60,63 62,24 63,72 63,72 66,82 74,63 125,37 128,62
Longitud total mm 139,5 139,5 139,5 139,5 139,5 191 191 191 191 191 233 235 325 325
