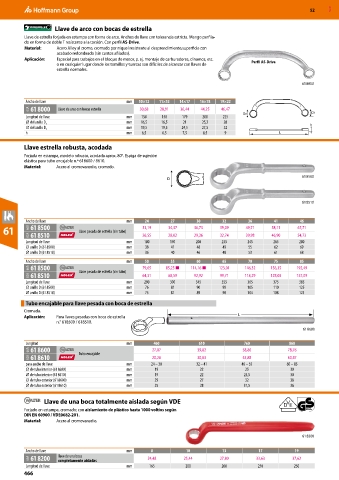

Page 1604 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Llave de arco con bocas de estrella
Llave de estrella forjada en estampa con forma de arco. Anchos de llave con tolerancia estricta. Mango perfila-
do en forma de doble T resistente a la torsión. Con perfil AS-Drive.
Material: Acero Alloy al cromo, cromado por níquel resistente al desprendimiento,superficie con
acabado redondeado (sin cantos afilados).
Aplicación: Especial para trabajos en el bloque de motor, p. ej. montaje de carburadores, dinamos, etc.
o en cualquier lugar donde los tornillos y tuercas son difíciles de alcanzar con llaves de Perfil AS-Drive
estrella normales.

61 8000

Ancho de llave mm 10×12 11×13 14×17 16×18 19×22
63A 61 8000 Llave de arco con bocas estrella 30,68 28,91 36,44 44,25 46,47
Longitud de llave mm 150 150 179 200 225
⌀ del anillo D 1 mm 16,5 16,5 21 25,3 28
⌀ del anillo D 2 mm 19,5 19,5 24,5 27,5 32
h mm 6,5 6,5 7,5 8,5 9

Llave estrella robusta, acodada
Forjada en estampa, modelo robusto, acodada aprox. 80°. Espiga de sujeción
elástica para tubo encajable n.º 618600 / 8610.
Material: Acero al cromovanadio, cromado.
61 8500
D

61 8510

Ancho de llave mm 24 27 30 32 36 41 46
61 66A 61 8500 Llave pesada de estrella (sin tubo) 33,19 34,37 36,73 39,09 49,71 58,11 67,71
62A 61 8510 26,55 28,02 29,36 32,74 39,98 46,90 54,73
Longitud de llave mm 180 190 200 235 245 265 280
⌀ anillo D (61 8500) mm 38 41 48 49 55 62 69
⌀ anillo D (61 8510) mm 36 40 46 48 53 61 68
Ancho de llave mm 50 55 60 65 70 75 85
66A 61 8500 Llave pesada de estrella (sin tubo) 79,65 85,25 ■ 114,16 ■ 123,01 146,32 156,35 192,49
62A 61 8510 64,31 68,59 92,92 99,71 118,29 128,03 157,09
Longitud de llave mm 290 300 345 355 365 375 385
⌀ anillo D (61 8500) mm 76 81 90 98 105 110 125
⌀ anillo D (61 8510) mm 75 81 89 98 104 108 123
Tubo encajable para llave pesada con boca de estrella
Cromada.
Aplicación: Para llaves pesadas con boca de estrella L
n.° 618500 / 618510.
61 8600

Longitud mm 460 610 760 860
66A 61 8600 Tubo encajable 27,07 39,82 58,86 78,76
62A 61 8610 20,28 30,83 45,88 60,47
para ancho de llave mm 24 – 30 32 – 41 46 – 55 60 – 85
⌀ de tubo interior (61 8600) mm 19 22 25 30
⌀ de tubo interior (61 8610) mm 19 22 25,5 30
⌀ de tubo exterior (61 8600) mm 25 27 32 38
⌀ de tubo exterior (61 8610) mm 25 28 31,5 36

Llave de una boca totalmente aislada según VDE
Forjado en estampa, cromado; con aislamiento de plástico hasta 1000 voltios según
DIN EN 60900 / VDE0682-201.
Material: Acero al cromovanadio.

61 8200

Ancho de llave mm 8 10 13 17 19
66A 61 8200 llave de una boca 24,48 25,44 27,80 33,63 37,62
completamente aisladas
Longitud de llave mm 165 200 200 250 250
