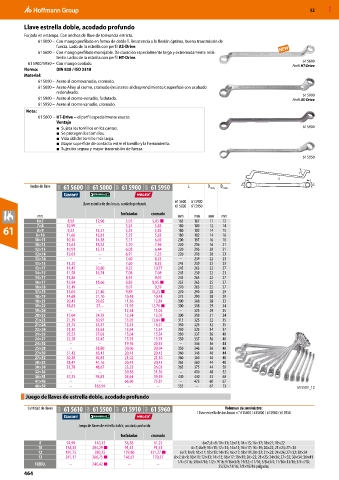

52 MXD

Llave estrella doble, acodado profundo
Forjada en estampa. Con anchos de llave de tolerancia estricta.
61 5000 – Con mango perfilado en forma de doble T. Resistencia a la flexión óptima, buena transmisión de
fuerza. Lado de la estrella con perfil AS-Drive.
61 5600 – Con mango perfilado manejable. De duración especialmente larga y extremadamente resis-
tente. Lados de la estrella con perfil HT-Drive.
61 5600
61 5900/5950 – Con mango ovalado. Perfil HT-Drive
Norma: DIN 838 / ISO 3318
Material:
61 5000 – Acero al cromovanadio, cromado.
61 5600 – Acero Alloy al cromo, cromado (resistente al desprendimiento); superficie con acabado
redondeado. 61 5000
61 5900 – Acero al cromo-vanadio, fosfatado. Perfil AS-Drive
61 5950 – Acero al cromo vanadio, cromado.
Nota:
61 5600 – HT-Drive − el perfil especialmente exacto.
Ventaja
■ Sujeta los tornillos en los cantos. 61 5900
■ Se protegen los tornillos.
■ Vida útil del tornillo más larga.
■ Mayor superficie de contacto entre el tornillo y la herramienta.
■ Sujeción segura y mayor transmisión de fuerza.
61 5950

75°
L
Ancho de llave 61A 61 5600 63A 61 5000 62A 61 5900 62A 61 5950 L D 1 máx. D 2 máx. D2 D1

61 5600 61 5900
Llave estrella de dos bocas, acodado profundo
61 5000 61 5950
fosfatadas cromado
mm mm mm mm mm
6×7 8,92 12,98 5,05 5,05 ■ 165 167 11 12
–
61 7×8 10,99 13,27 5,25 5,83 180 180 12 14
5,25
5,83
14
182
8×9
180
15
9,22
8×10
18
16
10×11 11,66 16,81 5,25 5,83 180 182 14 16
197
200
5,17
6,02
10,10
14,38
10×13 12,61 18,22 5,70 7,96 220 216 16 21
12×13 10,91 15,71 6,08 6,44 220 216 20 21
12×14 12,61 – 6,91 7,25 220 216 20 23
13×14 – – 7,60 8,33 – 239 22 23
13×15 13,20 – 7,60 8,33 245 239 22 23
13×17 14,45 20,80 9,22 10,77 245 263 22 27
14×15 11,58 16,74 7,08 7,08 245 239 22 23
14×17 13,86 – 8,92 9,07 245 263 22 27
16×17 12,84 18,66 8,85 8,85 ■ 255 263 25 27
16×18 15,49 – 9,07 9,59 270 263 25 27
17×19 15,04 21,46 9,89 10,25 ■ 270 290 28 29
18×19 14,68 21,10 10,48 10,48 275 290 28 29
18×21 20,43 29,65 11,36 12,84 300 308 28 32
19×22 18,81 27,– 11,95 12,76 ■ 300 318 29 34
19×24 – – 12,54 13,05 – 325 29 35
20×22 17,04 24,78 12,54 13,05 300 318 31 34
21×23 21,39 30,97 13,05 13,64 ■ 315 325 32 35
21×24 23,75 34,37 13,43 14,31 330 325 32 35
22×24 23,30 33,63 13,64 15,34 330 325 34 37
24×26 25,52 37,03 15,04 15,34 330 337 36 40
24×27 22,28 32,45 15,93 15,93 330 337 36 40
24×30 – – 19,76 20,35 – 346 36 44
25×28 – 38,80 20,06 20,94 350 346 36 40
27×30 31,42 45,43 20,43 20,43 360 346 40 44
27×32 30,38 43,81 21,02 21,10 360 360 40 48
30×32 28,47 41,16 20,43 20,43 365 360 44 48
30×34 33,78 48,67 23,23 26,03 365 375 44 50
32×36 – – 30,38 31,56 – 410 48 52
36×41 57,23 93,81 38,64 39,39 440 440 53 60
41×46 – – 66,96 75,81 – 475 60 67
46×50 – 165,94 – – 535 – 67 73 61 5500_12
Juego de llaves de estrella doble, acodado profundo
Cantidad de llaves 61A 61 5610 63A 61 5500 62A 61 5910 62A 61 5960 Volumen de suministro:
1 llave estrella de dos bocas n.° 615600 / 615000 / 615900 / 615950
Juego de llaves de estrella doble, acodado profundo
fosfatadas cromado
8 94,99 140,12 58,56 61,22 6×7; 8×9; 10×11; 12×13; 14×15; 16×17; 18×21; 19×22
10 138,35 204,29 ■ 91,45 91,45 6×7; 8×9; 10×11; 12×13; 14×15; 16×17; 18×19; 20×22; 21×24; 27×30
12 191,75 280,25 129,80 131,27 ■ 6×7; 8×9; 10×11; 12×13; 14×15; 16×17; 18×19; 20×22; 21×23; 24×26; 27×32; 30×34
13 241,17 368,75 ■ 166,67 170,37 6×7; 8×9; 10×11; 12×13; 14×15; 16×17; 18×19; 20×22; 21×23; 24×26; 27×32; 30×34; 36×41
1/4×5/16; 3/8×7/16; 1/2× 9/16; 9/16×5/8; 19/32×11/16; 5/8×3/4; 11/16×13/16; 3/4×7/8;
10ZOLL – 240,42 ■ – –
25/32×13/16; 7/8×15/16 pulgadas
464
