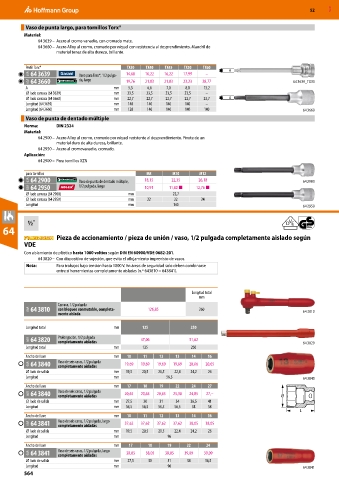

52 MXD

Vaso de punta largo, para tornillos Torx®
Material:
64 3639 – Acero al cromo vanadio, con cromado mate.
64 3660 – Acero Alloy al cromo, cromado por níquel con resistencia al desprendimiento. Mandril de
material tenaz de alta dureza, brillante.

Perfil Torx® TX30 TX40 TX45 TX50 TX60 A
61A 64 3639 Vaso para Torx®, 1/2 pulga- 14,68 16,22 16,22 17,99 –
63A 64 3660 da, largo 19,76 21,83 21,83 23,23 28,77 64 3639_TX30
A mm 5,5 6,6 7,8 8,8 13,2
⌀ lado carraca (64 3639) mm 23,5 23,5 23,5 23,5 –
⌀ lado carraca (64 3660) mm 22,7 22,7 22,7 22,7 23,7 A
Longitud (64 3639) mm 140 140 140 140 –
Longitud (64 3660) mm 120 140 140 140 140 64 3660
Vaso de punta de dentado múltiple
Norma: DIN 2324
Material:
64 2900 – Acero Alloy al cromo, cromado por níquel resistente al desprendimiento. Pivote de un
material duro de alta dureza, brillante.
64 2950 – Acero al cromovanadio, cromado.
Aplicación:
64 2900 – Para tornillos XZN

para tornillos M8 M10 M12
63A 64 2900 Vaso de punta de dentado múltiple, 18,15 22,35 26,18 64 2900
62A 64 2950 1/2 pulgada, largo 10,91 11,80 ■ 12,76 ■
⌀ lado carraca (64 2900) mm 22,7
⌀ lado carraca (64 2950) mm 22 22 24
Longitud mm 140 64 2950

64
Pieza de accionamiento / pieza de unión / vaso, 1/2 pulgada completamente aislado según
VDE
Con aislamiento de plástico hasta 1000 voltios según DIN EN 60900/VDE 0682-201.
64 3820 – Con dispositivo de sujeción, que evita el aflojamiento imprevisto de vasos.
Nota: Para trabajos bajo tensión hasta 1000 V. En áreas de seguridad solo deben combinarse
entre sí herramientas completamente aisladas (n.º 643810 − 643841).

Longitud total
mm
Carraca, 1/2 pulgada
66A 64 3810 con bloqueo conmutable, completa- 126,85 260 64 3810
mente aislada

Longitud total mm 125 250

66A 64 3820 Prolongación, 1/2 pulgada 47,06 51,62 64 3820
completamente aisladas
Longitud total mm 125 250
Ancho de llave mm 10 11 12 13 14 16
66A 64 3840 Vaso de seis caras, 1/2 pulgada 19,69 19,69 19,69 19,69 20,06 20,65
completamente aisladas
⌀ lado de salida mm 19,5 20,5 20,5 22,4 24,2 26
Longitud mm 56,5 64 3840
Ancho de llave mm 17 18 19 22 24 27
66A 64 3840 Vaso de seis caras, 1/2 pulgada 20,65 20,65 20,65 23,38 24,85 27,–
completamente aisladas
⌀ lado de salida mm 27,5 30 31 34 36,5 41
Longitud mm 56,5 56,5 56,5 56,5 58 58
L
Ancho de llave mm 10 11 12 13 14 16
66A 64 3841 Vaso de seis caras, 1/2 pulgada, largo 37,62 37,62 37,62 37,62 38,05 38,05
completamente aisladas
⌀ lado de salida mm 19,5 20,5 20,5 22,4 24,2 26
Longitud mm 96
Ancho de llave mm 17 18 19 22 24
66A 64 3841 Vaso de seis caras, 1/2 pulgada, largo 38,05 38,05 38,05 39,09 39,09
completamente aisladas
⌀ lado de salida mm 27,5 30 31 34 36,5
Longitud mm 96 64 3841
564
