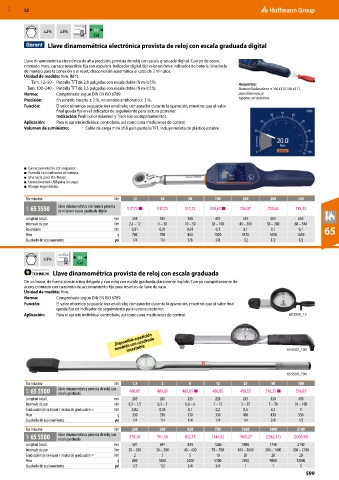

Page 1737 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

±2% ±3% O3
Cal
Llave dinamométrica electrónica provista de reloj con escala graduada digital

Llave dinamométrica electrónica de alta precisión, provista de reloj con escala graduada digital. Cuerpo de acero,
cromado mate, carraca reversible fija con expulsor. Indicador digital del valor en Nm e indicador de batería. Una tecla
de manejo para la conexión y el reset; desconexión automática al cabo de 2 minutos.
Unidad de medida: N·m, lbf·ft.
Tam. 12–50 – Pantalla TFT de 2,8 pulgadas con escala doble (N m-lbf.ft). Accesorios:
Tam. 100–340 – Pantalla TFT de 3,5 pulgadas con escala doble (N m-lbf.ft). Destornillador plano n.° 66 4310 / 66 4311,
Norma: Comprobado según DIN EN ISO 6789. para desenroscar
Precisión: En sentido horario ± 2 %, en sentido antihorario ± 3 %. tapones sin dañarlos.
Función: El valor obtenido se puede leer en el reloj comparador durante la operación, mientras que el valor
final queda fijo en el indicador de seguimiento para lectura posterior.
Indicación: Peak (valor máximo) y Track (de acompañamiento).
Aplicación: Para el apriete individual controlado, así como para mediciones de control.
Volumen de suministro: Cable de carga mini USB para pantalla TFT. Incluye maleta de plástico estable

■ Carraca reversible con expulsor.
■ Pantalla con indicador de batería.
■ Una tecla para On/ Reset.
■ Conexión mini-USB para la carga.
■ Mango ergonómico.

Par máximo Nm 12 30 50 100 200 280 340
61E 65 5550 Llave dinamométrica electrónica provista 517,72 ■ 517,72 517,72 520,67 ■ 556,07 700,62 783,22
de reloj con escala graduada digital
Longitud total L mm 345 345 388 417 535 655 655
Intervalo de par Nm 2,4 – 12 6 – 30 10 – 50 20 – 100 40 – 200 56 – 280 68 – 340
Resolución Nm 0,01 0,01 0,01 0,1 0,1 0,1 0,1 65
Peso g 700 700 860 1020 1470 1650 1650
Cuadrado de accionamiento pul 1/4 1/4 3/8 3/8 1/2 1/2 1/2

±3% O3
Cal
Llave dinamométrica provista de reloj con escala graduada
De un brazo; de forma constructiva delgada y con reloj con escala graduada claramente legible. Cuerpo completamente de
acero, cromado con cuadrado de accionamiento fijo para insertos de llave de vaso.
Unidad de medida: N·m.
Norma: Comprobado según DIN EN ISO 6789.
Función: El valor obtenido se puede leer en el reloj comparador durante la operación, mientras que el valor final
queda fijo en indicador de seguimiento para lectura posterior.
Aplicación: Para el apriete individual controlado, así como para mediciones de control. 65 5500_12

Disponible a petición 65 5500_100
también con cuadrado
insertable

65 5500_700
Par máximo Nm 1,5 3 6 12 25 50 100
66F 65 5500 Llave dinamométrica provista de reloj con 480,85 480,85 480,85 ■ 480,85 498,55 516,25 ■ 539,85
escala graduada
Longitud total L mm 205 205 225 225 245 320 400
Intervalo de par Nm 0,2 – 1,5 0,3 – 3 0,6 – 6 1 – 12 3 – 25 5 – 50 10 – 100
Graduación de la escala 1 marca de graduación = Nm 0,02 0,05 0,1 0,2 0,5 0,5 1
Peso g 330 330 330 330 400 430 550
Cuadrado de accionamiento pul 1/4 1/4 1/4 1/4 1/4 3/8 1/2
Par máximo Nm 200 280 420 700 1000 1400 2100
66F 65 5500 Llave dinamométrica provista de reloj con 578,20 761,10 852,55 1444,02 1960,27 (2382,12) (3008,99)
escala graduada
Longitud total L mm 501 691 890 1260 1488 1740 2140
Intervalo de par Nm 20 – 200 30 – 280 40 – 420 70 – 700 100 – 1000 200 – 1400 200 – 2100
Graduación de la escala 1 marca de graduación = Nm 2 5 5 10 20 20 20
Peso g 800 1650 2400 5300 7400 9800 12000
Cuadrado de accionamiento pul 1/2 1/2 3/4 3/4 1 1 1
599
