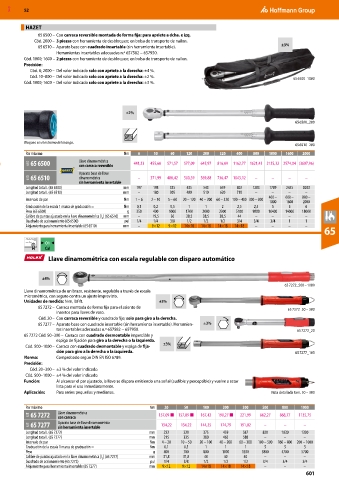

MXD 52

HAZET
65 6500 – Con carraca reversible montada de forma fija: para apriete a dcha. e izq.
Cód. 2000 – 3 piezas con herramienta de desbloqueo; en bolsa de transporte de nailon.
65 6510 – Aparato base con cuadrado insertable (sin herramienta insertable). ±3%
Herramientas insertables adecuadas n.º 657582 − 657950.
Cód. 1000; 1600 – 2 piezas con herramienta de desbloqueo; en bolsa de transporte de nailon.
Precisión:
Cód. 6; 2000 – Del valor indicado solo con apriete a la derecha: ±4 %.
Cód. 10–800 – Del valor indicado solo con apriete a la derecha: ±2 %. 65 6500_1000
Cód. 1000; 1600 – Del valor indicado solo con apriete a la derecha: ±3 %.

±2%
65 6500_200

Bloqueo en el extremo del mango.
65 6510_200
Par máximo Nm 6 10 60 120 200 320 400 800 1000 1600 2000
63O 65 6500 Llave dinamométrica 441,33 455,60 571,57 577,09 645,97 816,09 1162,77 1621,43 2135,32 2574,04 (3607,96)
con carraca reversible
Aparato base de llave
63O 65 6510 dinamométrica – 371,99 488,42 500,39 569,88 736,47 1043,12 – – – –
sin herramienta insertable
Longitud total L (65 6500) mm 197 198 335 435 543 659 802 1283 1789 2455 3033
Longitud total L (65 6510) mm – 180 305 400 510 620 718 – – – –
400 – 600 – 800 –
Intervalo de par Nm 1 – 6 2 – 10 5 – 60 20 – 120 40 – 200 60 – 320 100 – 400 300 – 800
1000 1600 2000
Graduación de la escala 1 marca de graduación = Nm 0,1 0,2 0,5 1 1 2 2,5 2,5 5 5 6
Peso (65 6500) g 350 400 1000 1700 2000 2300 5100 9000 10400 14000 18000
Calibre de puntas ajustado en la llave dinamométrica [l ] (65 6510) mm – 19,5 30 38,5 38,5 38,5 44 – – – –
2
Cuadrado de accionamiento (65 6500) pul 1/4 1/4 3/8 1/2 1/2 1/2 3/4 3/4 3/4 1 1
Alojamiento para herramienta insertable (65 6510) mm – 9×12 9×12 14×18 14×18 14×18 14×18 – – – –
65
O1
Cal
Llave dinamométrica con escala regulable con disparo automático

±4%
65 7272_500 – 1000
Llave dinamométrica de un brazo, resistente, regulable a través de escala
micrométrica, con seguro contra un ajuste imprevisto.
Unidades de medida: N·m, lbf·ft. ±3%
65 7272 – Carraca montada de forma fija para el asiento de 65 7272_50 – 300
insertos para llaves de vaso.
Cód. 20 – Con carraca reversible y cuadrado fijo; solo para giro a la derecha.
65 7277 – Aparato base con cuadrado insertable (sin herramienta insertable). Herramien- ±3%
tas insertables adecuadas n.º 657582 − 657950. 65 7272_20
65 7272 Cód. 50–300 – Carraca con cuadrado desmontable imperdible y
espiga de fijación para giro a la derecha o la izquierda.
Cód. 500–1000 – Carraca con cuadrado desmontable y espiga de fija- ±3%
ción para giro a la derecha o la izquierda. 65 7277_100
Norma: Comprobado según DIN EN ISO 6789.
Precisión:
Cód. 20–300 – ±3 % del valor indicado.
Cód. 500–1000 – ±4 % del valor indicado.
Función: Al alcanzar el par ajustado, la llave se dispara emitiendo una señal (audible y perceptible) y vuelve a estar
lista para el uso inmediatamente.
Aplicación: Para series pequeñas y medianas. Vista detallada tam. 50 – 300

Par máximo Nm 20 50 100 200 300 500 800 1000
62E 65 7272 Llave dinamométrica 157,09 ■ 157,09 ■ 167,42 190,27 ■ 221,99 662,27 868,77 1135,75
con carraca
62E 65 7277 Aparato base de llave dinamométrica 134,22 134,22 144,25 174,79 191,02 – – –
sin herramienta insertable
Longitud total L (65 7272) mm 232 328 375 459 587 830 1030 1330
Longitud total L (65 7277) mm 215 335 380 465 588 – – –
Intervalo de par Nm 4 – 20 10 – 50 20 – 100 40 – 200 60 – 300 100 – 500 160 – 800 200 – 1000
Graduación de la escala 1 marca de graduación = Nm 0,1 0,5 1 1 1 5 5 5
Peso g 400 700 800 1000 1350 3800 4700 5700
] (65 7277) mm 31,8 31,8 40 40 40 – – –
Calibre de puntas ajustado en la llave dinamométrica [l 2
Cuadrado de accionamiento (65 7272) pul 1/4 3/8 1/2 1/2 1/2 3/4 3/4 3/4
Alojamiento para herramienta insertable (65 7277) mm 9×12 9×12 14×18 14×18 14×18 – – –
601
