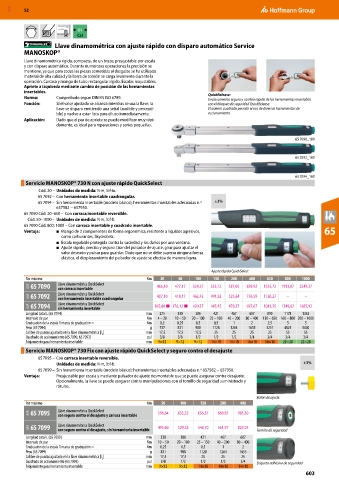

Llave dinamométrica con ajuste rápido con disparo automático Service
MANOSKOP®
Llave dinamométrica rígida, compacta, de un brazo, preajustable por escala
y con disparo automático. Durante numerosas operaciones la precisión se
mantiene, ya que para todas las piezas sometidas al desgaste se ha utilizado
material de alta calidad y la barra de torsión se carga levemente durante la
operación. Carcasa y mango de tubo rectangular rígido. Escalas reajustables.
Apriete a izquierda mediante cambio de posición de las herramientas
insertables. QuickRelease:
Norma: Comprobado según DIN EN ISO 6789. Enclavamiento seguro y cambio rápido de las herramientas insertables
Función: Si el valor ajustado se alcanza mientras se usa la llave, la con el bloqueo de seguridad QuickRelease.
llave se dispara emitiendo una señal (audible y percepti- El asiento cuadrado permite el uso de diversas herramientas de
ble) y vuelve a estar lista para el uso inmediatamente. accionamiento.
Aplicación: Dado que el par de apriete se puede modificar muy rápi-
damente, es ideal para reparaciones y series pequeñas.

65 7090_100

65 7092_100

65 7094_100
Servicio MANOSKOP® 730 N con ajuste rápido QuickSelect
Cód. 20 – Unidades de medida: N·m, lbf·in.
65 7092 – Con herramienta insertable cuadrangular.
65 7094 – Sin herramienta insertable (modelo básico); herramientas insertables adecuadas n.º ±3%
657582 − 657950.
65 7090 Cód. 20–650 – Con carraca insertable reversible.
Cód. 50–1000 – Unidades de medida: N·m, lbf·ft.
65 7090 Cód. 800; 1000 – Con carraca insertable y cuadrado insertable.
Ventaja: ■ Mango de 2 componentes de forma ergonómica, resistente a líquidos agresivos, 65
como carburantes, Skydrol etc.
■ Escala regulable protegida contra la suciedad y los daños por una ventana.
■ Ajuste rápido, preciso y seguro: tirar del pulsador de ajuste, girar para ajustar el
valor deseado y pulsar para guardar. Dado que no se debe superar ninguna fuerza
elástica, el desplazamiento del pulsador de ajuste se efectúa de manera ligera.

Ajuste rápido QuickSelect
Par máximo Nm 20 50 100 130 200 400 650 800 1000
63A 65 7090 Llave dinamométrica QuickSelect 466,10 477,17 524,37 553,12 587,05 859,92 1225,72 1913,07 2249,37
con carraca insertable
63A 65 7092 Llave dinamométrica QuickSelect 407,10 418,17 462,42 491,92 525,84 776,59 1120,27 – –
con herramienta insertable cuadrangular
63A 65 7094 Llave dinamométrica QuickSelect 365,80 ■ 376,12 ■ 420,37 445,45 479,37 697,67 1041,35 1349,62 1685,92
sin herramienta insertable
Longitud total L (65 7094) mm 275 330 386 421 467 607 890 1178 1363
Intervalo de par Nm 4 – 20 10 – 50 20 – 100 25 – 130 40 – 200 80 – 400 130 – 650 160 – 800 200 – 1000
Graduación de la escala 1 marca de graduación = Nm 0,2 0,25 0,5 0,5 1 2 2,5 5 5
Peso (65 7094) g 737 831 988 1128 1264 1655 3231 4825 5000
Calibre de puntas ajustado en la llave dinamométrica [l ] mm 17,5 17,5 17,5 25 25 25 25 55 55
2
Cuadrado de accionamiento (65 7090, 65 7092) pul 3/8 3/8 1/2 1/2 1/2 3/4 3/4 3/4 3/4
Alojamiento para herramienta insertable mm 9×12 9×12 9×12 14×18 14×18 14×18 14×18 22×28 22×28
Servicio MANOSKOP® 730 Fix con ajuste rápido QuickSelect y seguro contra el desajuste
65 7095 – Con carraca insertable reversible.
Unidades de medida: N·m, lbf·ft. ±3%
65 7099 – Sin herramienta insertable (modelo básico); herramientas insertables adecuadas n.º 657582 − 657950.
Ventaja: Preajustable por escala y mediante pulsador de ajuste desmontable que se puede asegurar contra desajuste.
Opcionalmente, la llave se puede asegurar contra manipulaciones con el tornillo de seguridad suministrado y
rótulos.

Botón de ajuste
Par máximo Nm 50 100 130 200 400
63A 65 7095 Llave dinamométrica QuickSelect 596,64 633,52 656,37 669,65 985,30
con seguro contra el desajuste y carraca insertable
63A 65 7099 Llave dinamométrica QuickSelect 495,60 529,52 548,70 561,97 823,05 Tornillo de seguridad
con seguro contra el desajuste, sin herramienta insertable
Longitud total L (65 7099) mm 330 386 421 467 607
Intervalo de par Nm 10 – 50 20 – 100 25 – 130 40 – 200 80 – 400
Graduación de la escala 1 marca de graduación = Nm 0,25 0,5 0,5 1 2
Peso (65 7099) g 831 988 1128 1264 1655
] mm 17,5 17,5 25 25 25
Calibre de puntas ajustado en la llave dinamométrica [l 2
Cuadrado de accionamiento (65 7095) pul 3/8 1/2 1/2 1/2 3/4 Etiqueta adhesiva de seguridad
Alojamiento para herramienta insertable mm 9×12 9×12 14×18 14×18 14×18
