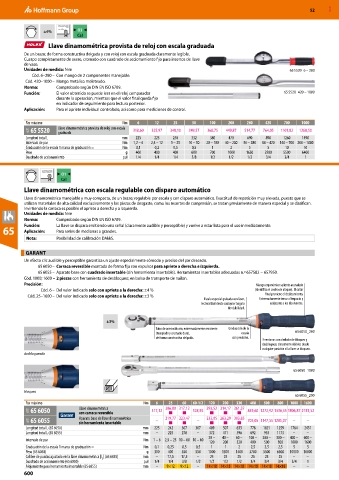

Page 1738 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

±4% O3
Cal
Llave dinamométrica provista de reloj con escala graduada
De un brazo; de forma constructiva delgada y con reloj con escala graduada claramente legible.
Cuerpo completamente de acero, cromado con cuadrado de accionamiento fijo para insertos de llave
de vaso.
Unidades de medida: N·m 65 5520_6 – 280
Cód. 6–280 – Con mango de 2 componentes manejable.
Cód. 420–1000 – Mango metálico moleteado.
Norma: Comprobado según DIN EN ISO 6789.
Función: El valor obtenido se puede leer en el reloj comparador 65 5520_420 – 1000
durante la operación, mientras que el valor final queda fijo
en indicador de seguimiento para lectura posterior.
Aplicación: Para el apriete individual controlado, así como para mediciones de control.

Par máximo Nm 6 12 25 50 100 200 280 420 700 1000
62E 65 5520 Llave dinamométrica provista de reloj con escala 318,60 325,97 348,10 349,57 368,75 449,87 514,77 764,05 1101,82 1268,50
graduada
Longitud total L mm 225 225 250 332 380 470 690 890 1260 1490
Intervalo de par Nm 1,2 – 6 2,4 – 12 5 – 25 10 – 50 20 – 100 40 – 200 56 – 280 84 – 420 140 – 700 200 – 1000
Graduación de la escala 1 marca de graduación = Nm 0,1 0,2 0,5 0,5 1 2 5 5 10 10
Peso g 400 400 400 600 700 1000 1650 2500 5500 6400
Cuadrado de accionamiento pul 1/4 1/4 1/4 3/8 1/2 1/2 1/2 3/4 3/4 1

O1
Cal
Llave dinamométrica con escala regulable con disparo automático
Llave dinamométrica manejable y muy compacta, de un brazo; regulable por escala y con disparo automático. Exactitud de repetición muy elevada, puesto que se
utilizan materiales de alta calidad exclusivamente y las piezas de desgaste, como los resortes de compresión, se tratan previamente de manera especial y se clasifican.
Invirtiendo la carraca es posible el apriete a derecha y a izquierda.
Unidades de medida: N·m
Norma: Comprobado según DIN EN ISO 6789.
65 Función: La llave se dispara emitiendo una señal (claramente audible y perceptible) y vuelve a estar lista para el uso inmediatamente.
Aplicación:
Para series de medianas a grandes.
Nota: Posibilidad de calibración DAkkS.

GARANT
Un efecto clic audible y perceptible garantiza un ajuste especialmente cómodo y preciso del par deseado.
65 6050 – Carraca reversible montada de forma fija con expulsor para apriete a derecha e izquierda.
65 6055 – Aparato base con cuadrado insertable (sin herramienta insertable). Herramientas insertables adecuadas n.º 657582 − 657950.
Cód. 1000; 1600 – 2 piezas con herramienta de desbloqueo; en bolsa de transporte de nailon.
Precisión: Mango ergonómico saliente acanalado
Cód. 6 – Del valor indicado solo con apriete a la derecha: ±4 % (identifica el centro de ataque). El collar
Cód. 25–1600 – Del valor indicado solo con apriete a la derecha: ±3 % final previene el deslizamiento.
Escala especial grabada con láser, Extremadamente tenaz al impacto y
lectura fácil desde cualquier ángulo resistente a los disolventes.
de visibilidad.

±3%
Tubo de acero robusto, extremadamente resistente Graduación de la
(templado y cromado duro), escala 65 6050_200
de forma constructiva delgada. con precisión.
3 ventanas con símbolo de bloqueo y
desbloqueo; claramente visibles desde
cualquier posición si la llave se bloquea.
desbloqueado

65 6050_1000

bloqueo
65 6055_200
Par máximo Nm 6 25 60 60-1/2 120 200 320 400 500 800 1000 1600
61E 65 6050 Llave dinamométrica 317,12 306,80 317,12 328,92 293,52 314,17 361,37 849,60 1272,92 1336,35 1806,87 2181,52
■
■
■
■
■
con carraca reversible
61E 65 6055 Aparato base de llave dinamométrica – 219,77 223,47 – 233,05 263,29 303,85 705,05 1147,55 1205,07 – –
■
■
■
sin herramienta insertable
■
■
Longitud total L (65 6050) mm 225 242 307 307 409 507 633 778 1021 1259 1764 2431
Longitud total L (65 6055) mm – 225 278 – 372 471 596 692 935 1173 – –
20 – 40 – 60 – 100 – 200 – 300 – 400 – 600 –
Intervalo de par Nm 1 – 6 2,5 – 25 10 – 60 10 – 60
120 200 320 400 500 800 1000 1600
Graduación de la escala 1 marca de graduación = Nm 0,1 0,25 0,5 0,5 1 1 2 2,5 2,5 2,5 5 5
Peso (65 6050) g 300 400 550 550 1000 1300 1400 3700 5500 6300 10000 16000
Calibre de puntas ajustado en la llave dinamométrica [l ] (65 6055) mm – 17,5 17,5 – 25 25 25 25 25 25 – –
2
Cuadrado de accionamiento (65 6050) pul 1/4 1/4 3/8 1/2 1/2 1/2 1/2 3/4 3/4 3/4 3/4 1
Alojamiento para herramienta insertable (65 6055) mm – 9×12 9×12 – 14×18 14×18 14×18 14×18 14×18 14×18 – –
600
