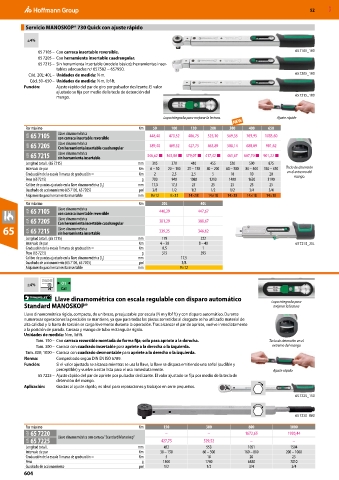

52 MXD

Servicio MANOSKOP® 730 Quick con ajuste rápido

±4%

65 7105 – Con carraca insertable reversible. 65 7105_100
65 7205 – Con herramienta insertable cuadrangular.
65 7215 – Sin herramienta insertable (modelo básico); herramientas inser-
tables adecuadas n.º 657582 − 657950.
Cód. 20L; 40L – Unidades de medida: N·m. 65 7205_100
Cód. 50–650 – Unidades de medida: N·m, lbf·ft.
Función: Ajuste rápido del par de giro por pulsador deslizante. El valor
ajustado se fija por medio de la tecla de detención del
mango. 65 7215_100

Lupa integrada para mejorar la lectura. Ajuste rápido

Par máximo Nm 50 100 130 200 300 400 650
63A 65 7105 Llave dinamométrica 448,40 470,52 486,75 525,10 569,35 769,95 1085,60
con carraca insertable reversible
63A 65 7205 Llave dinamométrica 389,40 409,32 427,75 463,89 508,14 688,09 981,62
Con herramienta insertable cuadrangular
63A 65 7215 Llave dinamométrica 346,62 ■ 365,80 ■ 379,07 ■ 417,42 ■ 461,67 607,70 ■ 901,22 ■
sin herramienta insertable
Longitud total L (65 7215) mm 315 370 410 455 520 590 875
Intervalo de par Nm 6 – 50 20 – 100 25 – 130 40 – 200 60 – 300 80 – 400 130 – 650 Tecla de detención
Graduación de la escala 1 marca de graduación = Nm 2 2,5 2,5 5 10 10 20 en el extremo del
mango.
Peso (65 7215) g 780 940 1080 1210 1400 1620 3190
Calibre de puntas ajustado en la llave dinamométrica [l ] mm 17,5 17,5 25 25 25 25 25
2
Cuadrado de accionamiento (65 7105, 65 7205) pul 3/8 1/2 1/2 1/2 1/2 3/4 3/4
Alojamiento para herramienta insertable mm 9×12 9×12 14×18 14×18 14×18 14×18 14×18
Par máximo Nm 20L 40L
63A 65 7105 Llave dinamométrica 440,29 447,67
con carraca insertable reversible
63A 65 7205 Llave dinamométrica 381,29 388,67
Con herramienta insertable cuadrangular
65 63A 65 7215 Llave dinamométrica 339,25 346,62
sin herramienta insertable
Longitud total L (65 7215) mm 179 222
Intervalo de par Nm 4 – 20 8 – 40 65 7215_20L
Graduación de la escala 1 marca de graduación = Nm 0,5 1
Peso (65 7215) g 315 395
] mm 17,5
Calibre de puntas ajustado en la llave dinamométrica [l 2
Cuadrado de accionamiento (65 7105, 65 7205) pul 3/8
Alojamiento para herramienta insertable mm 9×12

±4% O1
Cal
Llave dinamométrica con escala regulable con disparo automático Lupa integrada para
Standard MANOSKOP® mejorar la lectura
Llave dinamométrica rígida, compacta, de un brazo, preajustable por escala (N m y lbf ft) y con disparo automático. Durante
numerosas operaciones la precisión se mantiene, ya que para todas las piezas sometidas al desgaste se ha utilizado material de
alta calidad y la barra de torsión se carga levemente durante la operación. Tras alcanzar el par de apriete, vuelve inmediatamente
a la posición de parada. Carcasa y mango de tubo rectangular rígido.
Unidades de medida: N·m, lbf·ft.
Tam. 150 – Con carraca reversible montada de forma fija; solo para apriete a la derecha. Tecla de detención en el
Tam. 300 – Carraca con cuadrado insertable para apriete a la derecha o la izquierda. extremo del mango
Tam. 800; 1000 – Carraca con cuadrado desmontable para apriete a la derecha o la izquierda.
Norma: Comprobado según DIN EN ISO 6789.
Función: Si el valor ajustado se alcanza mientras se usa la llave, la llave se dispara emitiendo una señal (audible y
perceptible) y vuelve a estar lista para el uso inmediatamente. Ajuste rápido
65 7225 – Ajuste rápido del par de apriete por pulsador deslizante. El valor ajustado se fija por medio de la tecla de
detención del mango.
Aplicación: Gracias al ajuste rápido, es ideal para reparaciones y trabajos en serie pequeños.
65 7225_150

65 7220_800
Par máximo Nm 150 300 800 1000
63A 65 7220 Llave dinamométrica con carraca ”Standard Manoskop” – – 1672,65 1920,44
63A 65 7225 427,75 529,52 – –
Longitud total L mm 452 553 1051 1504
Intervalo de par Nm 30 – 150 60 – 300 160 – 800 200 – 1000
Graduación de la escala 1 marca de graduación = Nm 5 10 20 25
Peso g 1300 1700 6380 7010
Cuadrado de accionamiento pul 1/2 1/2 3/4 3/4
604
