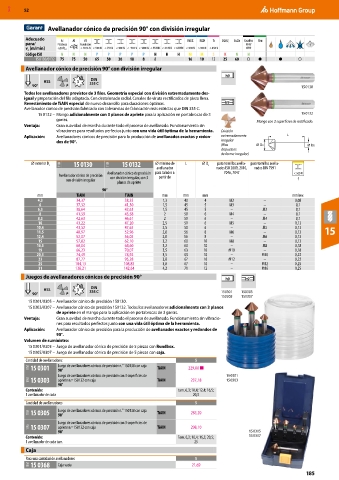

MXD 52

Avellanador cónico de precisión 90° con división irregular
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H M M S K N N
15 0130/ 0132 75 75 50 65 50 30 18 8 8 16 10 12 25 60 ○ ● ● ○
Avellanador cónico de precisión 90° con división irregular
h9
DIN
HSS 3
90° 335 C 15 0130
Todos los avellanadores provistos de 3 filos. Geometría especial con división extremadamente des-
igual y preparación del filo adaptada. Con destalonado radial. Canales de viruta rectificados de pieza llena.
Revestimiento de TiAIN especial de nuevo desarrollo para duraciones óptimas. h9
Avellanador cónico de precisión fabricado con tolerancias de fabricación más estrictas que DIN 335-C.
15 0132 – Mango adicionalmente con 3 planos de apriete para la aplicación en portabrocas de 3 15 0132
garras. Mango con 3 superficies de rectificado.
Ventaja: Gran suavidad de marcha durante todo el proceso de avellanado. Funcionamiento sin
vibraciones para resultados perfectos junto con una vida útil óptima de la herramienta. División
Aplicación: Avellanadores cónicos de precisión para la producción de avellanados exactos y redon- extremadamente L
dos de 90°. irregular
(filos DC DS
dispuestos
de forma irregular)
⌀ exterior D c 11M 15 0130 11M 15 0132 ⌀ mínimo de L ⌀ D s para tornillos avella- para tornillos avella-
avellanador nados ISO 2009, 2010, nados DIN 7991
Avellanador cónico de precisión para taladro a 7046, 7047 < 500 N
Avellanador cónico de precisión con división irregular, con 3 partir de
con división irregular f
planos de apriete
90°
mm TiAlN TiAlN mm mm mm mm/rev.
4,3 34,37 38,35 1,3 40 4 M2 – 0,08
6 37,32 41,30 1,5 45 5 M3 – 0,1
6,3 38,64 42,63 1,5 45 5 – M3 0,1
8 41,59 45,58 2 50 6 M4 – 0,1
8,3 42,63 46,61 2 50 6 – M4 0,1
10 43,22 47,20 2,5 50 6 M5 – 0,13
10,4 43,52 47,65 2,5 50 6 – M5 0,13
11,5 48,97 52,96 2,8 56 8 M6 – 0,13 15
12,4 52,07 56,05 2,8 56 8 – M6 0,13
15 57,82 62,10 3,2 60 10 M8 – 0,13
16,5 60,04 64,60 3,2 60 10 – M8 0,18
19 66,23 70,07 3,5 63 10 M10 – 0,18
20,5 74,49 78,92 3,5 63 10 – M10 0,22
23 87,77 95,28 3,8 67 10 M12 – 0,22
25 104,13 108,85 3,8 67 10 – M12 0,25
31 138,21 142,64 4,2 71 12 – M16 0,25
Juegos de avellanadores cónicos de precisión 90° h9 h9
DIN
HSS 3 335 C 150301 150303
90° 150305 150307
15 0301/0305 – Avellanador cónico de precisión 150130.
15 0303/0307 – Avellanador cónico de precisión 150132. Todos los avellanadores adicionalmente con 3 planos
de apriete en el mango para la aplicación en portabrocas de 3 garras.
Ventaja: Gran suavidad de marcha durante todo el proceso de avellanado. Funcionamiento sin vibracio-
nes para resultados perfectos junto con una vida útil óptima de la herramienta.
Aplicación: Avellanador cónico de precisión para la producción de avellanados exactos y redondos de
90°.
Volumen de suministro:
15 0301/0303 – Juego de avellanador cónico de precisión de 5 piezas con Rundbox.
15 0305/0307 – Juego de avellanador cónico de precisión de 5 piezas con caja.
Cantidad de avellanadores 5
11M 15 0301 Juego de avellanadores cónicos de precisión n.° 150130 con caja TiAlN 229,80 ■
90°
Juego de avellanadores cónicos de precisión con 3 superficies de 15 0301
11M 15 0303 apriete n.º 150132 con caja TiAlN 237,18 15 0303
90°
Contenido: tam. 6,3; 10,4; 12,4; 16,5;
1 avellanador de cada 20,5
Cantidad de avellanadores 5
11M 15 0305 Juego de avellanadores cónicos de precisión n.° 150130 con caja TiAlN 283,20
90°
Juego de avellanadores cónicos de precisión con 3 superficies de
11M 15 0307 apriete n.º 150132 con caja TiAlN 298,10
90° 15 0305
Contenido: Tam. 6,3; 10,4; 16,5; 20,5; 15 0307
1 avellanador de cada tam. 25
Caja
Para una cantidad de avellanadores 5
11M 15 0368 Caja vacía 21,69
