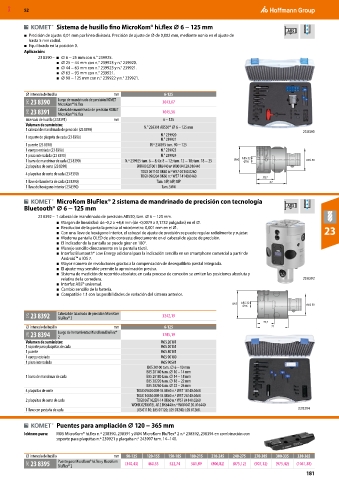

MXD 52

Sistema de husillo fino MicroKom® hi.flex ⌀ 6 − 125 mm
ABS
■ Precisión de ajuste: 0,01 mm por línea divisoria. Precisión de ajuste de ⌀ de 0,002 mm, mediante nonio en el ajuste de
hasta 5 mm radial.
■ Equilibrado en la posición 0.
Aplicación:
23 8390 – ■ ⌀ 6 − 25 mm con n.° 239925.
■ ⌀ 25 − 44 mm con n.° 239923 y n.° 239920.
■ ⌀ 44 − 63 mm con n.° 239923 y n.° 239921.
■ ⌀ 63 − 93 mm con n.° 239921.
■ ⌀ 90 − 125 mm con n.° 239922 y n.° 239921.

⌀ intervalo de husillo mm 6-125
24O 23 8390 Juego de mandrinado de precisión KOMET 3043,07
MicroKom® hi.flex
24O 23 8391 Cabezal de mandrinado de precisión KOMET 1645,36
MicroKom® hi.flex
Intervalo de husillo (23 8391) mm 6 – 125
Volumen de suministro: N.° 238391 ABS50® ⌀ 6 – 125 mm
1 cabezal de mandrinado de precisión (23 8390) 23 8390
N.° 239920
1 soporte de plaquita de cada (23 8390)
N.° 239921
1 puente (23 8390) N.º 238395 tam. 90 − 125
1 cuerpo estriado (23 8390) N.° 239923
1 pieza intercalada (23 8390) N.° 239924 ABS 32
1 barra de mandrinar de cada (23 8390) N.º 239925 tam. 6 − 8; Gr. 8 − 12; tam. 12 − 18; tam. 18 − 25 Ø60 Ø16 ABS50
2 plaquitas de corte (23 8390) WOHX 02T001 BK6440 nº W00 04120.016440
TOGX 06T102 BK60 n.º W57 04140.0260
4 plaquitas de corte de cada (23 8390)
TOGX 090204 BK60 n.º W57 14140.0460 39,7
1 llave de banderita de cada (23 8390) Tam. 5IP; 6IP; 8IP 67
1 llave de hexágono interior (23 8390) Tam. SW4
MicroKom BluFlex® 2 sistema de mandrinado de precisión con tecnología
Bluetooth® ⌀ 6 − 125 mm ABS
23 8392 – 1 cabezal de mandrinado de precisión ABS50, tam. ⌀ 6 − 125 mm.
■ Margen de linealidad: de -0,2 a +4,4 mm (de -0,0079 a 0,1732 pulgadas) en el ⌀.
■ Resolución de la pantalla precisa al micrómetro: 0,001 mm en el ⌀. 23
■ Con una llave de hexágono interior, el cabezal de ajuste de precisión se puede regular radialmente y sujetar.
■ Moderna pantalla OLED de alto contraste directamente en el cabezal de ajuste de precisión.
■ El indicador de la pantalla se puede girar en 180°.
■ Manejo sencillo directamente en la pantalla táctil.
■ Interfaz Bluetooth® Low Energy adicional para la indicación sencilla en un smartphone comercial a partir de
Android™ o IOS 7.
■ Mayor número de revoluciones gracias a la compensación de desequilibrio parcial integrada.
■ El ajuste muy sensible permite la aproximación precisa.
■ Sistema de medición de recorrido absoluto; en cada proceso de conexión se emiten las posiciones absoluta y
relativa de la corredera. 23 8392
■ Interfaz ABS® universal.
■ Cambio sencillo de la batería.
■ Compatible 1:1 con las posibilidades de variación del sistema anterior.
Ø65 ABS32 ABS 50
Ø16
27G 23 8392 Cabezal de taladrado de precisión MicroKom 3242,19
BluFlex® 2
39,7
⌀ intervalo de husillo mm 6-125 71
27G 23 8394 Juego de herramientas MicroKom BluFlex® 1785,19
2
Volumen de suministro: M05 20101
1 soporte para plaquitas de cada M05 20151
1 puente M05 80101
1 cuerpo estriado M05 90100
1 pieza intercalada M05 90501
B05 20100 tam. ⌀ 6 – 10 mm
B05 20140 tam. ⌀ 10 – 14 mm
1 barra de mandrinar de cada B05 20180 tam. ⌀ 14 – 18 mm
B05 20220 tam. ⌀ 18 – 22 mm
B05 20260 tam. ⌀ 22 – 26 mm
4 plaquitas de corte TOGX 090204EN-14 BK60 n.º W57 14140.0460
TOGX 140304EN-14 BK60 n.º W57 26140.0460
2 plaquitas de corte de cada TOGX 06T102EN-14 BK60 n.º W57 04140.0260
WOHX 02T001EL-G12 BK6440 n.º W00 04120.016440
1 llave con pestaña de cada L05 01110; L05 01120; L05 01240; L05 01260. 23 8394

Puentes para ampliación ⌀ 120 − 365 mm
Idóneo para: M05 MicroKom® hi.flex n.º 238390, 238391 y M04 MicroKom BluFlex® 2 n.º 238392, 238394 en combinación con
soporte para plaquitas n.º 239921 y plaquita n.º 243907 tam. 14−140.

⌀ intervalo de husillo mm 90-125 120-155 150-185 180-215 210-245 240-275 270-305 300-335 330-365
24Z 23 8395 Puente para MicroKom® hi.flex y MicroKom (340,43) 460,35 522,74 581,89 (806,82) (875,12) (907,12) (975,42) (1051,38)
BluFlex® 2
181
