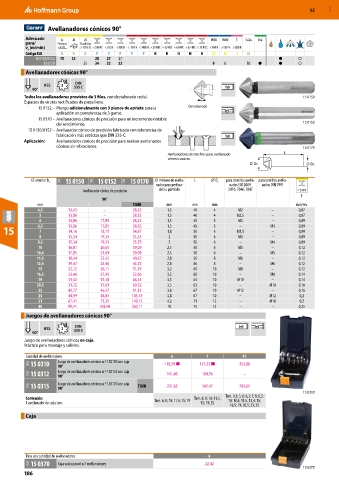

52 MXD

Avellanadores cónicos 90°
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
15 0150/ 0152 70 33 28 27 27 ● ○
15 0170 25 34 32 32 9 8 80 ● ● ○
Avellanadores cónicos 90°

DIN
HSS 3 335 C h9
90°
Todos los avellanadores provistos de 3 filos, con destalonado radial. 15 0150
Espacios de virutas rectificados de pieza llena.
15 0152 – Mango adicionalmente con 3 planos de apriete para la Destalonado
aplicación en portabrocas de 3 garras. h9
15 0170 – Avellanadores cónicos de precisión para un incremento notable
del rendimiento. 15 0152
15 0150/0152 – Avellanador cónico de precisión fabricado con tolerancias de
fabricación más estrictas que DIN 335-C. h9
Aplicación: Avellanadores cónicos de precisión para realizar avellanados
cónicos sin vibraciones. 15 0170
Avellanadores de tres filos para avellanado L
céntrico exacto.
DC DS

⌀ exterior D c 11M 15 0150 11M 15 0152 11M 15 0170 ⌀ mínimo de avella- L ⌀ D s para tornillos avella- para tornillos avella-
nador para perfora- nados ISO 2009, nados DIN 7991
Avellanador cónico de precisión ción a partir de 2010, 7046, 7047 < 500 N
f
90°
mm TiAlN mm mm mm mm/rev.
4,3 13,43 – 28,32 1,3 40 4 M2 – 0,07
5 13,86 – 28,32 1,5 40 4 M2,5 – 0,07
6 13,86 17,85 28,32 1,5 45 5 M3 – 0,09
–
15 6,3 13,86 17,85 28,32 1,5 45 5 6 M3,5 M3 0,09
14,16
7
1,8
34,67
50
0,09
–
18,15
8 15,34 19,33 35,55 2 50 6 M4 – 0,09
8,3 15,34 19,33 35,55 2 50 6 – M4 0,09
10 16,81 20,65 39,09 2,5 50 6 M5 – 0,12
10,4 17,85 21,69 39,09 2,5 50 6 – M5 0,12
11,5 18,44 22,42 40,57 2,8 56 8 M6 – 0,12
12,4 19,47 23,46 43,22 2,8 56 8 – M6 0,12
15 22,12 26,11 51,19 3,2 60 10 M8 – 0,12
16,5 23,46 27,43 52,66 3,2 60 10 – M8 0,14
19 31,42 35,40 68,44 3,5 63 10 M10 – 0,14
20,5 31,72 35,69 69,32 3,5 63 10 – M10 0,16
23 42,77 46,47 91,15 3,8 67 10 M12 – 0,16
25 44,99 48,83 105,76 3,8 67 10 – M12 0,2
31 67,41 71,25 149,13 4,2 71 12 – M16 0,2
40 99,41 103,40 262,11 10 75 12 – – 0,25
Juegos de avellanadores cónicos 90°
DIN h9 h9
HSS 3 335 C
90°
Juego de avellanadores cónicos en caja.
Práctico para montaje y talleres.
Cantidad de avellanadores 6 7 17
11M 15 0310 Juego de avellanadores cónicos n.º 150150 con caja 118,59 ■ 157,23 ■ 354,88
90°
11M 15 0312 Juego de avellanadores cónicos n.º 150152 con caja 141,46 184,96 –
90°
11M 15 0315 Juego de avellanadores cónicos n.º 150170 con caja TiAlN 251,63 341,47 763,61
90°
15 0310
Tam. 4,3; 5; 6; 6,3; 7; 8; 8,3;
Contenido: Tam. 6; 8; 10; 11,5; 15; 19 Tam. 6; 8; 10; 11,5; 10; 10,4; 11,5, 12,4; 15;
1 avellanador de cada tam. 15; 19; 25
16,5; 19; 20,5; 23; 25
Caja

Para una cantidad de avellanadores 6
11M 15 0370 Caja vacía para 6 o 7 avellanadores 22,42
15 0370
186
