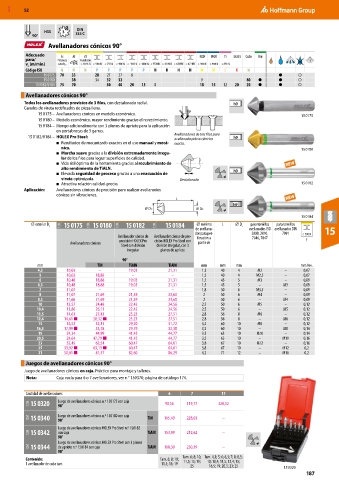

Page 187 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

DIN
HSS 3 335 C
90°
Avellanadores cónicos 90°

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M S K N
15 0175 70 33 28 27 27 8 ● ○
15 0180 38 34 32 32 9 80 ● ● ○
15 0182/ 0184 75 70 50 40 20 15 8 18 15 12 20 20 ● ● ○
Avellanadores cónicos 90°
Todos los avellanadores provistos de 3 filos, con destalonado radial. h9
Canales de viruta rectificados de pieza llena.
15 0175 – Avellanadores cónicos en modelo económico. 15 0175
15 0180 – Modelo económico, mayor rendimiento gracias el revestimiento.
15 0184 – Mango adicionalmente con 3 planos de apriete para la aplicación
en portabrocas de 3 garras.
15 0182/0184 – HOLEX Pro Steel: Avellanadores de tres filos para h9
avellanado prévio céntrico
■ Resultados de mecanizado exactos en el uso manual y mecá- exacto.
nico. 15 0180
■ Marcha suave gracias a la división extremadamente irregu-
lar de los filos para lograr superficies de calidad.
■ Vida útil óptima de la herramienta gracias al recubrimiento de
alto rendimiento de TiALN. h9
■ Elevada seguridad de proceso gracias a una evacuación de
viruta optimizada. Destalonado
■ Atractiva relación calidad-precio. 15 0182
Aplicación: Avellanadores cónicos de precisión para realizar avellanados
cónicos sin vibraciones.
L
h9
DC DS
15 0184
⌀ exterior D c 12M 15 0175 12M 15 0180 12M 15 0182 12M 15 0184 ⌀ mínimo L ⌀ D s para tornillos para tornillos
de avellana- avellanados ISO avellanados DIN 15
dor para per- 2009, 2010, 7991 < 500 N
Avellanador cónico de Avellanador cónico de pre- foración a 7046, 7047
precisión HOLEX Pro cisión HOLEX Pro Steel con f
Avellanadores cónicos partir de
Steel con división división irregular, con 3
irregular planos de apriete
90°
mm TiN TiAlN TiAlN mm mm mm mm/rev.
4,3 10,03 – 19,03 21,31 1,3 40 4 M2 – 0,07
5 10,03 18,88 – – 1,5 40 4 M2,5 – 0,07
6 10,48 18,88 19,03 21,31 1,5 45 5 M3 – 0,09
6,3 10,48 18,88 19,03 21,31 1,5 45 5 – M3 0,09
7 11,07 – – – 1,8 50 6 M3,5 – 0,09
8 11,07 21,69 21,39 23,60 2 50 6 M4 – 0,09
8,3 11,66 21,69 21,39 23,60 2 50 6 – M4 0,09
10 13,57 24,48 22,42 24,56 2,5 50 6 M5 – 0,12
10,4 13,86 26,11 22,42 24,56 2,5 50 6 – M5 0,12
11,5 14,61 27,43 25,23 27,51 2,8 56 8 M6 – 0,12
12,4 14,61 ■ 28,32 ■ 25,23 27,51 2,8 56 8 – M6 0,12
15 16,52 32,31 29,20 31,72 3,2 60 10 M8 – 0,12
16,5 17,99 ■ 33,78 29,79 32,38 3,2 60 10 – M8 0,14
19 24,34 44,99 41,45 44,77 3,5 63 10 M10 – 0,14
20,5 24,64 47,79 ■ 41,45 44,77 3,5 63 10 – M10 0,16
23 32,45 62,54 60,47 64,01 3,8 67 10 M12 – 0,16
25 33,92 ■ 63,13 ■ 60,47 64,01 3,8 67 10 – M12 0,2
31 50,01 ■ 81,57 82,60 86,29 4,2 71 12 – M16 0,2
Juegos de avellanadores cónicos 90°
Juego de avellanadores cónicos en caja. Práctico para montaje y talleres.
Nota: Caja vacía para 6 o 7 avellanadores, ver n.° 150370, página de catálogo 174.

Cantidad de avellanadores 6 7 17
12M 15 0320 Juego de avellanadores cónicos n.º 150175 con caja 90,56 119,77 320,52
90°
12M 15 0340 Juego de avellanadores cónicos n.º 150180 con caja TiN 165,49 228,03 –
90°
Juego de avellanadores cónicos HOLEX Pro Steel n.º 150182
12M 15 0342 con caja TiAlN 153,99 212,62 –
90°
Juego de avellanadores cónicos HOLEX Pro Steel con 3 planos
12M 15 0344 de apriete n.º 150184 con caja TiAlN 168,30 230,39 –
90°
Tam. 6; 8; 10; Tam. 4,3; 5; 6; 6,3; 7; 8; 8,3;
Contenido: Tam. 6; 8; 10; 11,5; 15; 19; 10; 10,4; 11,5, 12,4; 15;
1 avellanador de cada tam. 11,5; 15; 19
25 16,5; 19; 20,5; 23; 25 15 0320
187
