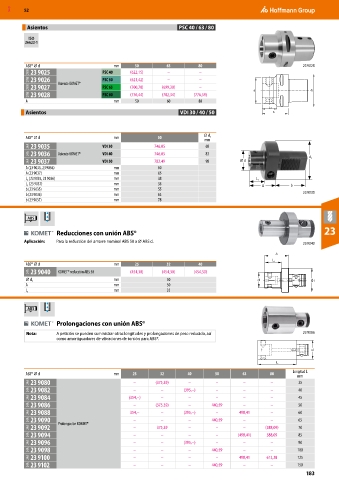

Page 183 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Asientos PSC 40 / 63 / 80

ISO
26623-1

ABS® ⌀ d mm 50 63 80 23 9025
29W 23 9025 PSC 40 (622,15) – –
29W 23 9026 Asiento KOMET® PSC 50 (621,42) – –
29W 23 9027 PSC 63 (700,78) (699,30) – d d1
29W 23 9028 PSC 80 (776,44) (782,34) (776,59)
A mm 50 60 80
L1
Asientos VDI 30 / 40 / 50 A

⌀ d
ABS® ⌀ d mm 50 1
mm
24A 23 9035 VDI 30 746,05 68
24A 23 9036 Asiento KOMET® VDI 40 746,05 83
24A 23 9037 VDI 50 782,49 98 ⌀ d d 1
A (23 9035, 23 9036) mm 60
A (23 9037) mm 65
L (23 9035, 23 9036) mm 38 L 1
1
L (23 9037) mm 35 A b
1
b (23 9035) mm 55
b (23 9036) mm 63 23 9035
b (23 9037) mm 78

ABS

Reducciones con unión ABS® 23
Aplicación: Para la reducción del amarre nominal ABS 50 a ⌀ ABS d. 23 9040

ABS® ⌀ d mm 25 32 40
24A 23 9040 KOMET® reducción ABS 50 (454,30) (454,30) (454,30)
⌀ d 1 mm 50
A mm 50
L 1 mm 35

ABS

Prolongaciones con unión ABS®
Nota: A petición se pueden suministrar otras longitudes y prolongaciones de peso reducido, así 23 9086
como amortiguadores de vibraciones de torsión para ABS®.

Longitud L
ABS® ⌀ d mm 25 32 40 50 63 80
mm
24A 23 9080 – (375,39) – – – – 35
24A 23 9082 – – (395,–) – – – 40
24A 23 9084 (354,–) – – – – – 45
24A 23 9086 – (375,39) – 440,59 – – 50
24A 23 9088 354,– – (395,–) – 498,41 – 60
24A 23 9090 – – – 440,59 – – 65
24A 23 9092 Prolongación KOMET® – 375,39 – – – (588,09) 70
24A 23 9094 – – – – (498,41) 588,09 85
24A 23 9096 – – (395,–) – – – 90
24A 23 9098 – – – 440,59 – – 100
24A 23 9100 – – – – 498,41 612,28 125
24A 23 9102 – – – 440,59 – – 150
183
