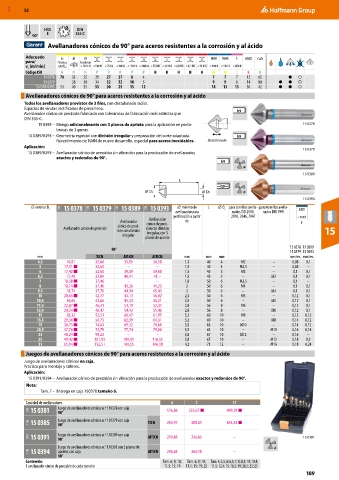

MXD 52

HSS 3 DIN
90° E 335 C
Avellanadores cónicos de 90° para aceros resistentes a la corrosión y al ácido

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K N
15 0378 70 33 25 28 27 27 8 4 7 7 7 12 65 ● ○
15 0379 38 30 34 32 32 10 5 9 9 8 14 80 ● ● ○
15 0389/ 0393 53 40 35 55 30 25 15 12 18 13 13 30 42 ● ● ○
Avellanadores cónicos de 90° para aceros resistentes a la corrosión y al ácido
Todos los avellanadores provistos de 3 filos, con destalonado radial.
Espacios de virutas rectificados de pieza llena. h9
Avellanador cónico de precisión fabricado con tolerancias de fabricación más estrictas que
DIN 335-C.
15 0393 – Mango adicionalmente con 3 planos de apriete para la aplicación en porta- 15 0378
brocas de 3 garras.
15 0389/0393 – Geometría especial con división irregular y preparación del corte adaptada. h9
Revestimiento de TiAIN de nuevo desarrollo, especial para aceros inoxidables. Destalonado
Aplicación: 15 0379
15 0389/0393 – Avellanador cónico de precisión sin vibración para la producción de avellanados
exactos y redondos de 90°.
h9

15 0389
L
h9
DC DS
15 0393
⌀ exterior D c 11M 15 0378 11M 15 0379 11M 15 0389 11M 15 0393 ⌀ mínimo de L ⌀ D para tornillos avella- para tornillos avella- INOX
s
avellanador para nados ISO 2009, nados DIN 7991
perforación a partir 2010, 7046, 7047 < 900 N
Avellanador
Avellanador de f
cónico de preci- cónico de preci-
Avellanador cónico de precisión sión con división
sión con división irregular, con 3 15
irregular
planos de apriete
15 0378 15 0389
90°
15 0379 15 0393
mm TiCN AlTiCN AlTiCN mm mm mm mm/rev. mm/rev.
4,3 16,81 32,60 35,85 36,58 1,3 40 4 M2 – 0,08 0,1
5 17,11 ■ 32,60 – – 1,5 40 4 M2,5 – 0,08 –
6 17,40 ■ 32,60 39,09 39,68 1,5 45 5 M3 – 0,1 0,1
6,3 17,40 33,04 40,41 41,– 1,5 45 5 – M3 0,1 0,1
7 18,58 ■ 37,46 – – 1,8 50 6 M3,5 – 0,1 –
8 18,74 ■ 37,46 43,36 44,25 2 50 6 M4 – 0,1 0,1
8,3 18,74 37,76 44,54 45,43 2 50 6 – M4 0,1 0,1
10 20,65 ■ 42,77 45,13 46,02 2,5 50 6 M5 – 0,12 0,1
10,4 20,65 43,66 45,43 46,31 2,5 50 6 – M5 0,12 0,1
11,5 22,87 ■ 46,31 51,19 52,37 2,8 56 8 M6 – 0,12 0,1
12,4 24,34 ■ 46,47 54,43 55,46 2,8 56 8 – M6 0,12 0,1
15 28,32 52,51 60,47 61,95 3,2 60 10 M8 – 0,12 0,12
16,5 29,36 ■ 54,73 62,99 64,31 3,2 60 10 – M8 0,14 0,12
19 36,73 ■ 74,63 69,32 70,66 3,5 63 10 M10 – 0,14 0,12
20,5 37,76 ■ 74,79 77,74 79,06 3,5 63 10 – M10 0,16 0,14
23 48,24 ■ 98,23 – – 3,8 67 10 M12 – 0,16 –
25 49,42 ■ 101,93 109,01 110,33 3,8 67 10 – M12 0,18 0,2
31 65,94 ■ 152,51 144,55 146,18 4,2 71 12 – M16 0,18 0,24
Juegos de avellanadores cónicos de 90° para aceros resistentes a la corrosión y al ácido
Juego de avellanadores cónicos en caja.
Práctico para montaje y talleres.
Aplicación:
15 0391/0394 – Avellanador cónico de precisión sin vibración para la producción de avellanados exactos y redondos de 90°.
Nota:
Tam. 7 – Entrega en caja 150370 tamaño 6.

Cantidad de avellanadores 6 7 17
11M 15 0381 Juego de avellanadores cónicos n.º 150378 con caja 176,86 225,67 ■ 499,59 ■
90°
11M 15 0385 Juego de avellanadores cónicos n.º 150379 con caja TiCN 284,97 388,81 853,43 ■
90°
11M 15 0391 Juego de avellanadores cónicos n.º 150389 con caja AlTiCN 290,43 356,65 – 15 0391
90°
Juego de avellanadores cónicos n.° 150393 con 3 planos de
11M 15 0394 apriete, con caja AlTiCN 296,63 364,18 –
90°
Contenido: Tam. 6; 8; 10; Tam. 6; 8; 10; Tam. 4,3; 5; 6; 6,3; 7; 8; 8,3; 10; 10,4;
1 avellanador cónico de precisión de cada tamaño 11,5; 15; 19 11,5; 15; 19; 25 11,5; 12,4; 15; 16,5; 19; 20,5; 23; 25
