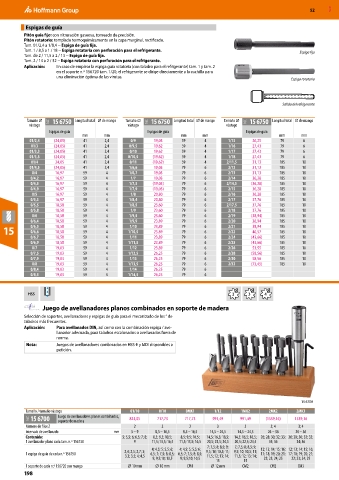

P. 198
52 MXD
Espigas de guía
Pitón guía fijo: con nitruración gaseosa, torneado de precisión.
Pitón rotatorio: templado termoquímicamente en la capa marginal, rectificado.
Tam. 01/2,4 a 1/8,4 − Espiga de guía fija.
Tam. 1 / 8,5 a 1 / 18 − Espiga rotatoria con perforación para el refrigerante. Espiga fija
Tam. de 2 / 11,5 a 2 / 13 − Espiga de guía fija.
Tam. 2 / 14 a 2 / 32 − Espiga rotatoria con perforación para el refrigerante.
Aplicación: En caso de emplear la espiga guía rotatoria (con taladro para el refrigerante) tam. 1 y tam. 2
en el soporte n.º 156720 tam. 1/20, el refrigerante se dirige directamente a la cuchilla para
una eliminación óptima de las virutas.
Espiga rotatoria
Salida del refrigerante
Tamaño ⌀ 16C 15 6750 Longitud total ⌀ de mango Tamaño ⌀ 16C 15 6750 Longitud total ⌀ de mango Tamaño ⌀ 16C 15 6750 Longitud total ⌀ de mango
vástago vástago vástago
Espigas de guía Espigas de guía Espigas de guía
mm mm mm mm mm mm
01/2,4 (24,05) 41 2,4 0/9 19,03 59 4 1/15 26,25 79 6
01/3 (24,05) 41 2,4 0/9,5 19,62 59 4 1/16 27,43 79 6
01/3,3 (24,05) 41 2,4 0/10 19,62 59 4 1/17 27,43 79 6
01/3,5 (24,05) 41 2,4 0/10,5 (19,62) 59 4 1/18 27,43 79 6
01/4 24,05 41 2,4 0/11 (19,62) 59 4 2/11,5 31,13 105 10
01/4,5 (24,05) 41 2,4 1/6,6 19,03 79 6 2/12 31,13 105 10
0/4 16,97 59 4 1/6,7 19,03 79 6 2/13 31,13 105 10
0/4,2 16,97 59 4 1/7 19,03 79 6 2/14 36,28 105 10
0/4,5 16,97 59 4 1/7,5 (19,03) 79 6 2/14,5 (36,28) 105 10
0/4,9 16,97 59 4 1/7,9 (19,03) 79 6 2/15 36,28 105 10
0/5 16,97 59 4 1/8 20,80 79 6 2/16 36,28 105 10
0/5,3 16,97 59 4 1/8,4 20,80 79 6 2/17 37,76 105 10
0/5,5 18,58 59 4 1/8,5 23,60 79 6 2/17,5 37,76 105 10
0/5,8 18,58 59 4 1/9 23,60 79 6 2/18 37,76 105 10
0/6 18,58 59 4 1/9,5 23,60 79 6 2/19 (38,94) 105 10
0/6,4 18,58 59 4 1/9,9 23,89 79 6 2/20 38,94 105 10
1/10
15 0/6,5 18,58 59 4 4 1/10,5 23,89 79 6 6 2/21 38,94 105 10
18,58
2/22
79
23,89
40,57
59
10
105
0/6,6
0/6,7 18,58 59 4 1/11 23,89 79 6 2/24 (43,66) 105 10
0/6,9 18,58 59 4 1/11,5 23,89 79 6 2/25 (43,66) 105 10
0/7 19,03 59 4 1/12 23,89 79 6 2/26 53,55 105 10
0/7,5 19,03 59 4 1/12,5 26,25 79 6 2/28 (58,56) 105 10
0/7,9 19,03 59 4 1/13 26,25 79 6 2/30 58,56 105 10
0/8 19,03 59 4 1/13,5 26,25 79 6 2/32 (73,45) 105 10
0/8,4 19,03 59 4 1/14 26,25 79 6
0/8,5 19,03 59 4 1/14,5 26,25 79 6
HSS 2 3 4
Juego de avellanadores planos combinados en soporte de madera
Selección de soportes, avellanadores y espigas de guía para el mecanizado de los ° de
taladros más frecuentes.
Aplicación: Para avellanados DIN, así como con la combinación espiga / ave-
llanador adecuada, para taladros escalonados o avellanados fuera de
norma.
Nota: Juegos de avellanadores combinados en HSS-E y MDI disponibles a
petición.
15 6700
Tamaño / tamaño vástago 01/10 0/10 0MK1 1/12 1MK2 2MK2 2MK3
16C 15 6700 Juego de avellanadores planos combinados, 823,05 717,73 717,73 991,49 991,49 (1539,16) 1539,16
soporte de madera
Número de filos Z 2 2 2 3 3 3; 4 3; 4
Intervalo de avellanado mm 5 – 9 8,5 – 16,5 8,5 – 16,5 14,5 – 24,5 14,5 – 24,5 26 – 36 26 – 36
Contenido: 5; 5,5; 6; 6,5; 7; 8; 8,5; 9,5; 10,5; 8,5; 9,5; 10,5; 14,5; 16,5; 18,5; 14,5; 16,5; 18,5; 26; 28; 30; 32; 33; 26; 28; 30; 32; 33;
1 avellanador plano cada tam. n.º 156730 9 11,5; 13,5; 16,5 11,5; 13,5; 16,5 20,5; 22,5; 24,5 20,5; 22,5; 24,5 34; 36 34; 36
7; 7,5; 8; 8,5; 9; 7; 7,5; 8; 8,5; 9;
4; 4,5; 5; 5,5; 6; 4; 4,5; 5; 5,5; 6; 12; 13; 14; 15; 16; 12; 13; 14; 15; 16;
2,4; 2,5; 2,7; 3; 9,5; 10; 10,5; 11; 9,5; 10; 10,5; 11;
1 espiga de guía de cada n.º 156750 6,5; 7; 7,5; 8; 8,5; 6,5; 7; 7,5; 8; 8,5; 17; 18; 19; 20; 21; 17; 18; 19; 20; 21;
3,3; 3,5; 4; 4,5 11,5; 12; 13; 14; 11,5; 12; 13; 14;
9; 9,5;10; 10,5 9; 9,5;10; 10,5 22; 23; 24; 25 22; 23; 24; 25
15 15
1 soporte de cada n.º 156720 con mango ⌀ 10 mm ⌀ 10 mm CM1 ⌀ 12 mm CM2 CM2 CM3
