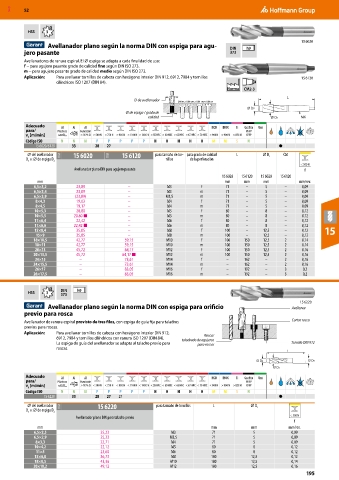

MXD 52

HSS 3

15 6020
Avellanador plano según la norma DIN con espiga para agu- DIN h9
jero pasante 373
Avellanadores de ranura espiral. El ⌀ espiga se adapta a cada finalidad de uso:
f − para agujero pasante grado de calidad fino según DIN ISO 273.
m − para agujero pasante grado de calidad medio según DIN ISO 273.
Aplicación: Para avellanar tornillos de cabeza con hexágono interior DIN 912, 6912, 7984 y tornillos 15 6120
cilíndricos ISO 1207 (DIN 84).
Norma CM2-3
L
⌀ de avellanador DIN 912 DIN 6912 DIN 7984 DIN 84
D2
⌀ de espiga / grado de
calidad D1 MK
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
15 6020/ 6120 33 28 27 ●
⌀ del avellanador 11M 15 6020 11M 15 6120 para tamaño de tor- para grado de calidad L ⌀ D s CM
D × ⌀ de espiga D 2 nillos de la perforación
1
< 500 N
Avellanador plano DIN para agujero pasante f
15 6020 15 6120 15 6020 15 6120
mm mm mm mm mm/rev.
6,5×3,2 23,89 – M3 f 71 – 5 – 0,09
6,5×3,4 23,89 – M3 m 71 – 5 – 0,09
6,5×3,9 (23,89) – M3,5 m 71 – 5 – 0,09
8×4,3 19,03 – M4 f 71 – 5 – 0,09
8×4,5 19,17 – M4 m 71 – 5 – 0,09
10×5,3 20,80 – M5 f 80 – 8 – 0,12
10×5,5 20,80 ■ – M5 m 80 – 8 – 0,12
11×6,4 22,42 – M6 f 80 – 8 – 0,12
11×6,6 22,42 ■ – M6 m 80 – 8 – 0,12
15×8,4 35,85 – M8 f 100 – 12,5 – 0,12 15
15×9 35,85 – M8 m 100 – 12,5 – 0,12
18×10,5 42,77 59,15 M10 f 100 150 12,5 2 0,14
18×11 42,77 59,15 M10 m 100 150 12,5 2 0,14
20×13 45,72 64,17 M12 f 100 150 12,5 2 0,16
20×13,5 45,72 64,17 ■ M12 m 100 150 12,5 2 0,16
24×15 – 73,61 M14 f – 162 – 2 0,16
24×15,5 – 73,61 M14 m – 162 – 2 0,16
26×17 – 83,05 M16 f – 192 – 3 0,2
26×17,5 – 83,05 M16 m – 192 – 3 0,2

DIN h9
HSS 3 373

15 6220
Avellanador plano según la norma DIN con espiga para orificio Avellanar
previo para rosca
Avellanador de ranura espiral provisto de tres filos, con espiga de guía fija para taladros Cortar rosca
previos para roscas.
Aplicación: Para avellanar tornillos de cabeza con hexágono interior DIN 912, Rosca/
6912, 7984 y tornillos cilíndricos con ranura ISO 1207 (DIN 84). taladrado de agujeros
La espiga de guía del avellanador se adapta al taladro previo para para roscar Tornillo DIN 912
roscas.
L
D2 DS
D1
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
15 6220 33 28 27 27 ●
⌀ del avellanador 11M 15 6220 para tamaño de tornillos L ⌀ D s
× ⌀ de espiga D
D 1 2
Avellanador plano DIN para taladro previo < 500 N
f
mm mm mm mm/rev.
6,5×2,5 25,23 M3 71 5 0,09
6,5×2,9 25,23 M3,5 71 5 0,09
8×3,3 22,71 M4 71 5 0,09
10×4,2 22,12 M5 80 8 0,12
11×5 23,60 M6 80 8 0,12
15×6,8 36,73 M8 100 12,5 0,12
18×8,5 43,36 M10 100 12,5 0,14
20×10,2 49,12 M12 100 12,5 0,16
195
