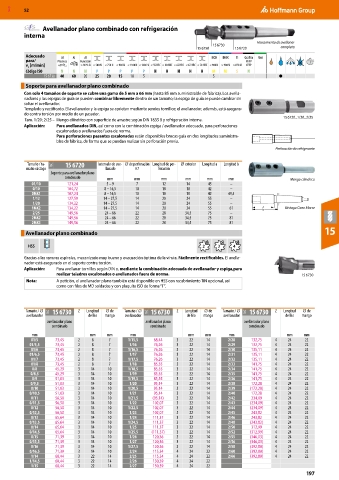

MXD 52

Avellanador plano combinado con refrigeración
interna
Herramienta de avellanar
15 6730
15 6750 15 6720 completa
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
15 6730 40 60 20 25 20 15 10 5 5 ●
Soporte para avellanador plano combinado
Con solo 4 tamaños de soporte se cubre una gama de 5 mm a 66 mm (hasta 85 mm suministrable de fábrica). Los avella-
nadores y las espigas de guía se pueden combinar libremente dentro de un tamaño; la espiga de guía se puede cambiar sin
soltar el avellanador.
Templado y rectificado. El avellanador y la espiga se aprietan mediante sendos tornillos; el avellanador, además, está asegura-
do contra torsión por medio de un pasador.
Tam. 1/20; 2/25 – Mango cilíndrico con superficie de arrastre según DIN 1835 B y refrigeración interna. 15 6720_1/20_2/25
Aplicación: Para avellanados DIN, así como con la combinación espiga / avellanador adecuada, para perforaciones
escalonadas o avellanados fuera de norma.
Para perforaciones pasantes escalonadas están disponibles brocas guía en dos longitudes suministra-
bles de fábrica, de forma que se puedan realizar sin perforación previa.
Perforación de refrigerante

Tamaño / ta- 16C 15 6720 Intervalo de ave- ⌀ de perforación Longitud de per- ⌀ exterior Longitud a Longitud b
maño vástago llanado H7 foración
Soporte para avellanador plano
combinado mm mm mm mm mm mm Mango cilíndrico
01/10 121,24 5 – 9 7 12 14 45 –
0/10 104,72 8 – 16,5 10 18 18 42 –
0MK1 107,24 8 – 16,5 10 18 18 42 49,5
1/12 127,59 14 – 27,5 14 20 24 55 –
1/20 134,22 14 – 27,5 14 20 24 55 –
1MK2 134,22 14 – 27,5 14 20 24 55 61 a b Vástago Cono Morse
2/25 149,56 24 – 66 22 28 34,5 75 –
2MK2 149,56 24 – 66 22 28 34,5 75 81
2MK3 149,56 24 – 66 22 28 34,5 75 81
Avellanador plano combinado 15

HSS 2 3 4

Gracias a las ranuras espirales, mecanizado muy bueno y evacuación óptima de la viruta. Fácilmente rectificables. El avella-
nador está asegurado en el soporte contra torsión.
Aplicación: Para avellanar tornillos según DIN o, mediante la combinación adecuada de avellanador y espiga,para
realizar taladros escalonados o avellanados fuera de norma. 15 6730
Nota: A petición, el avellanador plano también está disponible en HSS con recubrimiento TiN opcional, así
como con filos de MD soldados y con plaquita ISO de forma “T”.

Tamaño / ⌀ 16C 15 6730 Z Longitud ⌀ de Tamaño / ⌀ 16C 15 6730 Z Longitud ⌀ de Tamaño / ⌀ 16C 15 6730 Z Longitud ⌀ de
avellanador de filo mango avellanador de filo mango avellanador de filo mango
avellanador plano avellanador plano avellanador plano
combinado combinado combinado
mm mm mm mm mm mm mm mm mm
01/5 73,45 2 8 7 1/15,5 68,44 3 22 14 2/28 132,75 4 24 22
01/5,5 73,45 2 8 7 1/16 76,26 3 22 14 2/29 132,75 4 24 22
01/6 73,45 2 8 7 1/16,5 76,26 3 22 14 2/30 135,11 4 24 22
01/6,5 73,45 2 8 7 1/17 76,26 3 22 14 2/31 135,11 4 24 22
01/7 73,45 2 8 7 1/17,5 76,26 3 22 14 2/32 135,11 4 24 22
01/8 73,45 2 8 7 1/18 85,55 3 22 14 2/33 141,75 4 24 22
0/8 45,29 3 14 10 1/18,5 85,55 3 22 14 2/34 141,75 4 24 22
0/8,5 45,29 3 14 10 1/19 85,55 3 22 14 2/35 141,75 4 24 22
0/9 51,03 3 14 10 1/19,5 85,55 3 22 14 2/36 141,75 4 24 22
0/9,5 51,03 3 14 10 1/20 95,14 3 22 14 2/38 172,28 4 24 22
0/10 51,03 3 14 10 1/20,5 95,14 3 22 14 2/39 (172,28) 4 24 22
0/10,5 51,03 3 14 10 1/21 95,14 3 22 14 2/40 172,28 4 24 22
0/11 56,50 3 14 10 1/21,5 (95,14) 3 22 14 2/42 234,09 4 24 22
0/11,5 56,50 3 14 10 1/22 102,07 3 22 14 2/43 (234,09) 4 24 22
0/12 56,50 3 14 10 1/22,5 102,07 3 22 14 2/44 (234,09) 4 24 22
0/12,5 56,50 3 14 10 1/23 102,07 3 22 14 2/45 243,82 4 24 22
0/13 65,64 3 14 10 1/24 111,37 3 22 14 2/46 243,82 4 24 22
0/13,5 65,64 3 14 10 1/24,5 111,37 3 22 14 2/48 (243,82) 4 24 22
0/14 65,64 3 14 10 1/25 111,37 3 22 14 2/50 312,99 4 24 22
0/14,5 65,64 3 14 10 1/25,5 (111,37) 3 22 14 2/52 (312,99) 4 24 22
0/15 71,39 3 14 10 1/26 120,36 3 22 14 2/55 (346,03) 4 24 22
0/15,5 71,39 3 14 10 1/27 120,36 3 22 14 2/56 (346,03) 4 24 22
0/16 71,39 3 14 10 1/27,5 120,36 3 22 14 2/58 (392,80) 4 24 22
0/16,5 71,39 3 14 10 2/24 115,34 4 24 22 2/60 (392,80) 4 24 22
1/14 68,44 3 22 14 2/25 115,34 4 24 22 2/66 (392,80) 4 24 22
1/14,5 68,44 3 22 14 2/26 130,39 4 24 22
1/15 68,44 3 22 14 2/27 130,39 4 24 22
197
