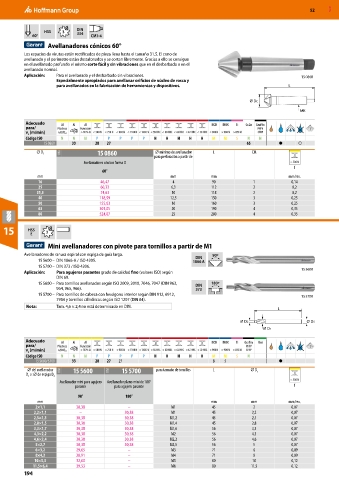

52 MXD

HSS 3 DIN
334
60° CM1-4
Avellanadores cónicos 60°
Los espacios de virutas están rectificados de pieza llena hasta el tamaño 31,5. El cono de
avellanado y el perímetro están destalonados y se cortan libremente. Gracias a ello se consigue
en el avellanado profundo el mismo corte fácil y sin vibraciones que en el desbarbado o en el
avellanado normal.
Aplicación: Para el avellanado y el desbarbado sin vibraciones. 15 0860
Especialmente apropiados para avellanar orificios de núcleo de rosca y
para avellanados en la fabricación de herramientas y dispositivos. L

DC
MK
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N N
15 0860 33 28 27 65 ● ○
⌀ D C 11M 15 0860 ⌀ mínimo de avellanador L CM
para perforación a partir de
Avellanadores cónicos forma D < 500 N
f
60°
mm mm mm mm/rev.
16 46,47 4 90 1 0,14
25 60,33 6,3 112 2 0,2
31,5 74,63 10 118 2 0,2
40 118,59 12,5 150 3 0,25
50 155,03 16 160 3 0,25
63 301,05 20 190 4 0,35
80 524,07 25 200 4 0,35

15 HSS 3
E

Mini avellanadores con pivote para tornillos a partir de M1
Avellanadores de ranura espiral con espiga de guía larga. DIN 90º
15 5600 – DIN 1866-A / ISO 4205. 1866 A
15 5700 – DIN 373 / ISO 4206. 15 5600
Aplicación: Para agujeros pasantes grado de calidad fino (valores ISO) según
DIN 69.
15 5600 – Para tornillos avellanados según ISO 2009, 2010, 7046, 7047 (DIN 963, DIN 180º
964, 965, 966). 373
15 5700 – Para tornillos de cabeza con hexágono interior según DIN 912, 6912, 15 5700
7984 y tornillos cilíndricos según ISO 1207 (DIN 84).
Nota: Tam. 4,6 × 2,4 no está determinado en DIN.
L
D2 DS
D1
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
15 5600/ 5700 33 28 27 27 8 5 ●
⌀ del avellanador 11M 15 5600 11M 15 5700 para tamaño de tornillos L ⌀ D s
D × ⌀ de espiga D 2
1
Avellanador mini para agujero Avellanador plano mini de 180° < 500 N
pasante para agujero pasante f
90° 180°
mm mm mm mm/rev.
2×1,1 30,38 – M1 45 2 0,07
2,2×1,1 – 30,38 M1 45 2,2 0,07
2,5×1,3 30,38 30,38 M1,2 45 2,5 0,07
2,8×1,5 30,38 30,38 M1,4 45 2,8 0,07
3,3×1,7 30,38 30,38 M1,6 56 3,3 0,07
4,3×2,2 30,38 30,38 M2 56 4,3 0,07
4,6×2,4 30,38 30,38 M2,2 56 4,6 0,07
5×2,7 30,38 30,38 M2,5 56 5 0,07
6×3,2 29,65 – M3 71 6 0,09
8×4,3 28,91 – M4 71 8 0,09
10×5,3 32,60 – M5 80 10 0,12
11,5×6,4 39,53 – M6 80 11,5 0,12
