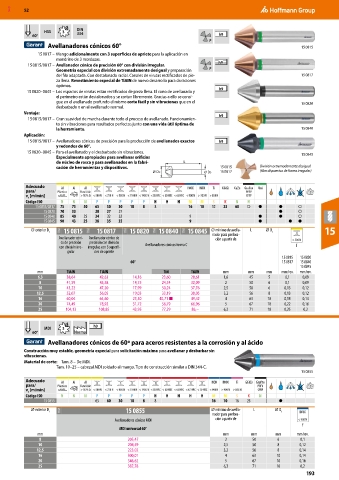

MXD 52

HSS 3 DIN
334
60° h9
Avellanadores cónicos 60° 15 0815
15 0817 – Mango adicionalmente con 3 superficies de apriete para la aplicación en
mandrino de 3 mordazas.
15 0815/0817 – Avellanador cónico de precisión 60° con división irregular. h9
Geometría especial con división extremadamente desigual y preparación
del filo adaptada. Con destalonado radial. Canales de virutas rectificados de pie- 15 0817
za llena. Revestimiento especial de TiAIN de nuevo desarrollo para duraciones
óptimas.
15 0820–0845 – Los espacios de virutas están rectificados de pieza llena. El cono de avellanado y h9
el perímetro están destalonados y se cortan libremente. Gracias a ello se consi-
gue en el avellanado profundo el mismo corte fácil y sin vibraciones que en el 15 0820
desbarbado o en el avellanado normal.
Ventaja: h9
15 0815/0817 – Gran suavidad de marcha durante todo el proceso de avellanado. Funcionamien-
to sin vibraciones para resultados perfectos junto con una vida útil óptima de
la herramienta. 15 0840
Aplicación:
15 0815/0817 – Avellanadores cónicos de precisión para la producción de avellanados exactos h9
y redondos de 60°.
15 0820–0845 – Para el avellanado y el desbarbado sin vibraciones. 15 0845
Especialmente apropiados para avellanar orificios
de núcleo de rosca y para avellanados en la fabri- L
cación de herramientas y dispositivos. 15 0815 División extremadamente desigual
DC DS 15 0817 (filos dispuestos de forma irregular)

Adecuado
para/
[m/min]
v c
Código ISO N N N P P P P P H H H M M S K N N
15 0815/ 0817 75 75 50 65 50 30 18 8 8 16 10 12 25 60 ○ ● ● ○
15 0820 70 33 28 27 27 ● ○
15 0840 85 40 25 34 32 32 9 ● ● ○
15 0845 90 43 25 38 35 35 9 ● ● ●
⌀ exterior D c 11M 15 0815 11M 15 0817 11M 15 0820 11M 15 0840 11M 15 0845 ⌀ mínimo de avella- L ⌀ D s 15
Avellanador cóni- Avellanador cónico de nador para perfora- < 500 N
ción a partir de
co de precisión precisión con división
con división irre- irregular, con 3 superfi- Avellanadores cónicos forma C f
gular cies de apriete
15 0815 15 0820
60° 15 0817 15 0840
15 0845
mm TiAlN TiAlN TiN TiAlN mm mm mm mm/rev. mm/rev.
6,3 38,64 42,63 14,16 23,60 28,61 1,6 45 5 0,1 0,09
8 41,59 45,58 14,75 24,34 30,09 2 50 6 0,1 0,09
10 43,22 47,20 17,99 30,24 37,76 2,5 50 6 0,13 0,12
12,5 52,07 56,05 19,03 33,19 38,05 3,2 56 8 0,13 0,12
16 60,04 64,60 23,30 40,71 ■ 49,42 4 63 10 0,18 0,14
20 74,49 78,92 31,72 56,79 66,96 5 67 10 0,22 0,16
25 104,13 108,85 43,95 77,29 86,– 6,3 71 10 0,25 0,2

h9
MDI 3
60° Norma
Avellanadores cónicos de 60º para aceros resistentes a la corrosión y al ácido
Construcción muy estable, geometría especial para solicitación máxima para avellanar y desbarbar sin
vibraciones.
Material de corte: Tam. 8 – De MDI.
Tam. 10–25 – cabezal MDI soldado al mango. Tipo de construcción similar a DIN 344-C.
15 0855
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K N
15 0855 65 60 30 18 8 8 16 10 16 25 ●
⌀ exterior D c 11M 15 0855 ⌀ mínimo de avella- L ⌀ D s INOX
nador para perfora-
Avellanadores cónicos MDI ción a partir de < 900 N
f
MDI universal 60°
mm mm mm mm mm/rev.
8 205,47 2 50 6 0,1
10 204,59 2,5 50 8 0,12
12,5 223,02 3,2 56 8 0,14
16 300,01 4 63 10 0,14
20 346,62 5 67 10 0,16
25 387,78 6,3 71 10 0,2
193
