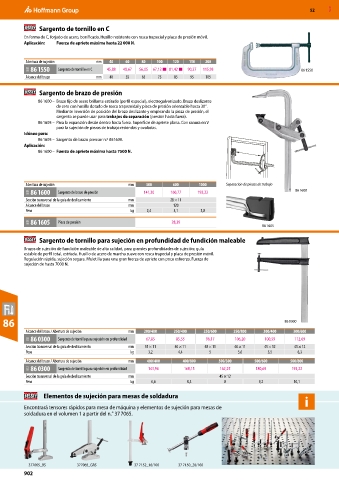

Page 2040 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Sargento de tornillo en C
En forma de C, forjado de acero, bonificado. Husillo resistente con rosca trapecial y placa de presión móvil.
Aplicación: Fuerza de apriete máxima hasta 22 000 N.

Abertura de sujeción mm 40 60 80 100 120 150 200
83K 86 1550 Sargento de tornillo en C 45,88 48,67 56,05 67,12 ■ 81,42 ■ 90,27 115,93 86 1550

Alcance del brazo mm 40 55 65 75 85 95 105

Sargento de brazo de presión
86 1600 – Brazo fijo de acero brillante estirado (perfil especial), electrogalvanizado. Brazo deslizante
de cero con husillo dotado de rosca trapezoidal y placa de presión orientable hasta 30°.
Mediante inversión de posición del brazo deslizante y empleando la pieza de presión, el
sargento se puede usar para trabajos de separación (presión hacia fuera).
86 1605 – Para la expansión desde dentro hacia fuera. Superficie de apriete plana. Con ranura en V
para la sujeción de piezas de trabajo redondas y ovaladas.
Idóneo para:
86 1605 – Sargento de brazo prensor n.º 861600.
Aplicación:
86 1600 – Fuerza de apriete máxima hasta 7500 N.

Abertura de sujeción mm 300 600 1000 Separación de piezas de trabajo
83K 86 1600 Sargento de brazo de presión 141,30 160,77 193,22 86 1600
Sección transversal de la guía de deslizamiento mm 28 × 11
Alcance del brazo mm 120
Peso kg 2,4 3,1 3,8
83K 86 1605 Pieza de presión 28,39
86 1605

Sargento de tornillo para sujeción en profundidad de fundición maleable
Brazos de sujeción de fundición maleable de alta calidad, para grandes profundidades de sujeción; guía
estable de perfil total, estriada. Husillo de acero de marcha suave con rosca trapecial y placa de presión móvil.
Regulación rápida, sujeción segura. Muletilla para una gran fuerza de apriete con poco esfuerzo. Fuerza de
sujeción de hasta 7000 N.

86 86 0300
Alcance del brazo / Abertura de sujeción mm 200/400 250/400 250/600 250/800 300/400 300/600
83J 86 0300 Sargento de tornillo para sujeción en profundidad 67,85 85,55 96,17 106,20 100,59 112,69
Sección transversal de la guía de deslizamiento mm 35 × 11 40 × 11 40 × 11 40 × 11 45 × 12 45 × 12
Peso kg 3,2 4,4 5 5,6 5,5 6,3
Alcance del brazo / Abertura de sujeción mm 400/400 400/800 500/300 500/600 500/800
83J 86 0300 Sargento de tornillo para sujeción en profundidad 143,96 168,15 162,25 180,69 193,22
Sección transversal de la guía de deslizamiento mm 45 × 12
Peso kg 6,6 8,3 8 9,2 10,1

Elementos de sujeción para mesas de soldadura i

Encontrará tensores rápidos para mesa de máquina y elementos de sujeción para mesas de
soldadura en el volumen 1 a partir del n.° 37 7065.

377065_BS 377065_GRS 37 7152_16/100 37 7150_28/160
902
