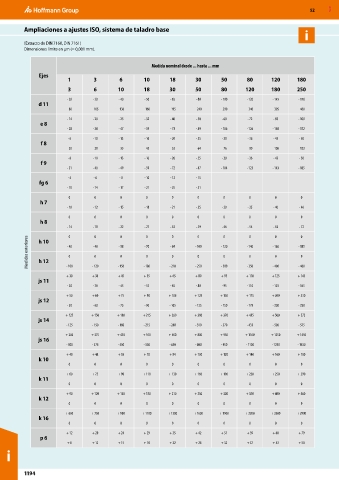

Ampliaciones a ajustes ISO, sistema de taladro base
i
(Extracto de DIN 7160, DIN 7161)
Dimensiones límite en μm (= 0,001 mm).

Medida nominal desde ... hasta ... mm
Ejes
1 3 6 10 18 30 50 80 120 180
3 6 10 18 30 50 80 120 180 250
- 20 - 30 - 40 - 50 - 65 - 80 - 100 - 120 - 145 - 170
d 11
- 80 - 105 - 130 - 160 - 195 - 240 - 290 - 340 - 395 - 460

- 14 - 20 - 25 - 32 - 40 - 50 - 60 - 72 - 85 - 100
e 8
- 28 - 38 - 47 - 59 - 73 - 89 - 106 - 126 - 148 - 172
- 6 - 10 - 13 - 16 - 20 - 25 - 30 - 36 - 43 - 50
f 8
- 20 - 28 - 35 - 43 - 53 - 64 - 76 - 90 - 106 - 122
- 6 - 10 - 13 - 16 - 20 - 25 - 30 - 36 - 43 - 50
f 9
- 31 - 40 - 49 - 59 - 72 - 87 - 104 - 123 - 143 - 165
- 4 - 6 - 8 - 10 - 12 - 15
fg 6
- 10 - 14 - 17 - 21 - 25 - 31
0 0 0 0 0 0 0 0 0 0
h 7
- 10 - 12 - 15 - 18 - 21 - 25 - 30 - 35 - 40 - 46
0 0 0 0 0 0 0 0 0 0
h 8
- 14 - 18 - 22 - 27 - 33 - 39 - 46 - 54 - 63 - 72
0
0
0
0
0
0
0
0
0
0
Medidas exteriores h 10 - 40 - 48 - 58 - 70 - 84 - 100 - 120 - 140 - 160 - 185
0
0
0
0
0
0
0
0
0
0
h 12
- 460
- 100
- 350
- 400
+ 38
+ 45
+ 65
+ 80
+ 55
+ 30 - 120 - 150 - 180 - 210 - 250 - 300 + 110 + 125 + 145
+ 95
js 11
- 30 - 38 - 45 - 55 - 65 - 80 - 95 - 110 - 125 - 145
+ 50 + 60 + 75 + 90 + 105 + 125 + 150 + 175 + 200 + 230
js 12
- 50 - 60 - 75 - 90 - 105 - 125 - 150 - 175 - 200 - 230
+ 125 + 150 + 180 + 215 + 260 + 310 + 370 + 435 + 500 + 575
js 14
- 125 - 150 - 180 - 215 - 260 - 310 - 370 - 435 - 500 - 575
+ 300 + 375 + 450 + 550 + 650 + 800 + 950 + 1100 + 1250 + 1450
js 16
- 300 - 375 - 450 - 550 - 650 - 800 - 950 - 1100 - 1250 - 1450
+ 40 + 48 + 58 + 70 + 84 + 100 + 120 + 140 + 160 + 180
k 10
0 0 0 0 0 0 0 0 0 0
+ 60 + 75 + 90 + 110 + 130 + 160 + 190 + 220 + 250 + 290
k 11
0 0 0 0 0 0 0 0 0 0
+ 90 + 120 + 150 + 180 + 210 + 250 + 300 + 350 + 400 + 460
k 12
0 0 0 0 0 0 0 0 0 0
+ 600 + 750 + 900 + 1100 + 1300 + 1600 + 1900 + 2200 + 2500 + 2900
k 16
0 0 0 0 0 0 0 0 0 0
+ 12 + 20 + 24 + 29 + 35 + 42 + 51 + 59 + 68 + 79
p 6
+ 6 + 12 + 15 + 18 + 22 + 26 + 32 + 37 + 43 + 50
