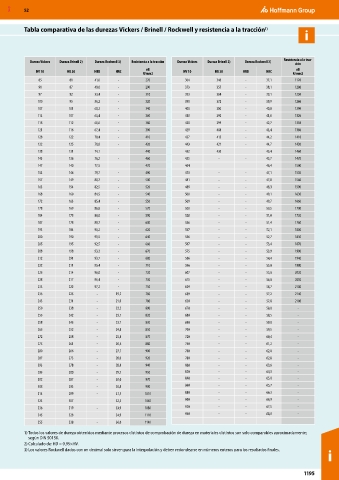

Page 2333 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Ampliaciones a ajustes ISO, sistema de taladro base Tabla comparativa de las durezas Vickers / Brinell / Rockwell y resistencia a la tracción 1)
i i

Dureza Vickers Dureza Brinell 2) Dureza Rockwell 3) Resistencia a la tracción Dureza Vickers Dureza Brinell 2) Dureza Rockwell 3) Resistencia a la trac-
ción
σB
σB
HV 10 HB 30 HRB HRC N/mm2 HV 10 HB 30 HRB HRC N/mm2
85 81 41,0 - 270 364 346 - 37,1 1170
91 87 49,0 - 290 373 355 - 38,1 1200
97 92 53,4 - 310 383 364 - 39,1 1230
100 95 56,2 - 320 391 372 - 39,9 1260
107 101 60,2 - 340 400 380 - 40,8 1290
113 107 63,4 - 360 410 390 - 41,8 1320
118 112 66,0 - 380 420 399 - 42,7 1350
121 116 67,4 - 390 429 408 - 43,4 1380
128 122 70,4 - 410 437 415 - 44,2 1410
132 125 71,8 - 420 443 421 - 44,7 1430
138 131 74,1 - 440 452 430 - 45,4 1460
143 136 76,2 - 460 455 - - 45,7 1470
147 140 77,5 - 470 464 - - 46,4 1500
153 146 79,7 - 490 473 - - 47,1 1530
157 149 80,7 - 500 481 - - 47,8 1560
163 154 82,5 - 520 489 - - 48,3 1590
168 160 84,5 - 540 500 - - 49,1 1630
172 163 85,4 - 550 509 - - 49,7 1660
178 169 86,8 - 570 520 - - 50,5 1700
184 175 88,0 - 590 528 - - 51,0 1730
187 178 88,7 - 600 536 - - 51,4 1760
193 184 90,2 - 620 547 - - 52,1 1800
200 190 91,5 - 640 556 - - 52,7 1830
205 195 92,5 - 660 567 - - 53,4 1870
208 198 93,2 - 670 575 - - 53,9 1900
212 291 93,7 - 680 586 - - 54,4 1940
222 211 95,4 - 710 596 - - 55,0 1980
225 214 96,0 - 720 607 - - 55,6 2020
228 217 96,4 - 730 615 - - 56,0 2050
233 222 97,2 - 750 629 - - 56,7 2100
236 225 - 19,2 760 639 - - 57,2 2140
243 231 - 21,0 780 650 - - 57,8 2180
250 238 - 22,2 800 670 - - 58,0 -
255 242 - 23,1 820 680 - - 58,5 -
258 245 - 23,7 830 690 - - 59,0 -
265 252 - 24,8 850 700 - - 59,5 -
272 258 - 25,8 870 720 - - 60,4 -
275 261 - 26,4 880 740 - - 61,2 -
280 266 - 27,1 900 760 - - 62,0 -
287 273 - 28,0 920 780 - - 62,8 -
293 278 - 28,8 940 800 - - 63,6 -
295 280 - 29,7 950 820 - - 64,3 -
302 287 - 30,0 970 840 - - 65,0 -
308 293 - 30,8 990 860 - - 65,7 -
314 299 - 31,5 1010 880 - - 66,3 -
323 307 - 32,5 1040 900 - - 66,9 -
336 319 - 33,9 1080 920 - - 67,5 -
345 328 - 34,9 1110 940 - - 68,0 -
355 338 - 36,0 1140
1) Todos los valores de dureza obtenidos mediante procesos distintos de comprobación de dureza en materiales distintos son solo comparables aproximadamente;
según DIN 50150.
2) Calculado de: HD = 0,95×HV.
i
3) Los valores Rockwell dados con un decimal solo sirven para la interpolación y deben redondearse en números enteros para los resultados finales.
