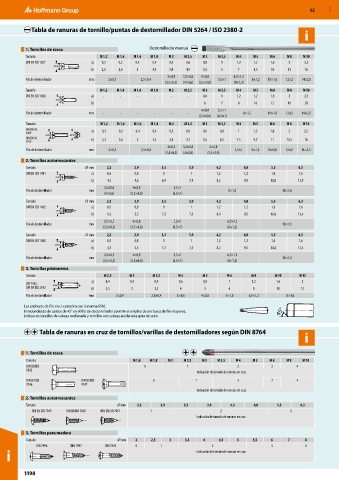

Tabla de ranuras de tornillo/puntas de destornillador DIN 5264 / ISO 2380-2
i

1. Tornillos de rosca Destornillador manual
Tamaño M 1,2 M 1,4 M 1,6 M 1,8 M 2 M 2,5 M 3 M 3,5 M 4 M 5 M 6 M 8 M 10
DIN EN ISO 1207 a) 0,3 0,3 0,4 0,4 0,5 0,6 0,8 1 1,2 1,2 1,6 2 2,5
b a
b) 2,3 2,6 3 3,4 3,8 4,5 5,5 6 7 8,5 10 13 16
3×0,5 3,5×0,6 4×0,8 6,5×1,2
Filo de destornillador mm 2×0,3 2,5×0,4 5,5×1 8×1,2 10×1,6 12×2 14×2,5
(3,5×0,5) (4×0,6) (5,5×0,8) (8×1,2)
Tamaño M 1,2 M 1,4 M 1,6 M 1,8 M 2 M 2,5 M 3 M 3,5 M 4 M 5 M 6 M 8 M 10
DIN EN ISO 1580 a) - - - - - - 0,8 1 1,2 1,2 1,6 2 2,5
b a
b) - - - - - - 6 7 8 10 12 16 20
4×0,8 5,5×1
Filo de destornillador mm - - - - - - 8×1,2 10×1,6 12×2 14×2,5
(5,5×0,8) (6,5×1)
Tamaño M 1,2 M 1,4 M 1,6 M 1,8 M 2 M 2,5 M 3 M 3,5 M 4 M 5 M 6 M 8 M 10
DIN EN ISO a) 0,3 0,3 0,4 0,4 0,5 0,6 0,8 0,8 1 1,2 1,6 2 2,5
2009
b a b a
DIN EN ISO b) 2,3 2,6 3 3,4 3,8 4,7 5,6 6,5 7,5 9,2 11 14,5 18
2010
3×0,5 3,5×0,6 4×0,8
Filo de destornillador mm 2×0,3 2,5×0,4 5,5×1 8×1,2 10×1,6 12×2 14×2,5
(3,5×0,5) (4×0,6) (5,5×0,8)
2. Tornillos autorroscantes
Tamaño ⌀ mm 2,2 2,9 3,5 3,9 4,2 4,8 5,5 6,3
DIN EN ISO 1481 a) 0,6 0,8 1 1 1,2 1,2 1,6 1,6
b a
b) 4,2 5,6 6,9 7,5 8,2 9,5 10,8 12,5
3,5×0,6 4×0,8 5,5×1
Filo de destornillador mm 8×1,2 10×1,6
(4×0,6) (5,5×0,8) (6,5×1)
Tamaño ⌀ mm 2,2 2,9 3,5 3,9 4,2 4,8 5,5 6,3
DIN EN ISO 1482 a) 0,5 0,8 1 1 1,2 1,2 1,6 1,6
b a
b) 4,3 5,5 7,3 7,5 8,4 9,5 10,8 12,4
3,5×0,5 4×0,8 5,5×1 6,5×1,2
Filo de destornillador mm 10×1,6
(3,5×0,5) (5,5×0,8) (6,5×1) (8×1,2)
Tamaño ⌀ mm 2,2 2,9 3,5 3,9 4,2 4,8 5,5 6,3
DIN EN ISO 1483 a) 0,5 0,8 1 1 1,2 1,2 1,6 1,6
b a
b) 4,3 5,5 7,3 7,5 8,2 9,5 10,8 12,4
3,5×0,5 4×0,8 5,5×1 6,5×1,2
Filo de destornillador mm 10×1,6
(3,5×0,5) (5,5×0,8) (6,5×1) (8×1,2)
3. Tornillos prisioneros
Tamaño M 2,5 M 3 M 3,5 M 4 M 5 M 6 M 8 M 10 M 12
ISO 7435, a) 0,4 0,4 0,4 0,6 0,8 1 1,2 1,6 2
DIN EN ISO 2342 b a b) 2,5 3 3,5 4 5 6 8 10 12
Filo de destornillador mm 2×0,4 2,5×0,4 3×0,6 4×0,8 5×1,0 6,5×1,2 8×1,6
Las anchuras de filo en ( ) cumplen con la norma VSM.
El redondeado de cantos de 45° en el filo de destornillador permite el empleo de anchuras de filo mayores, 45°
incluso en tornillos de cabeza avellanada y tornillos con cabeza avellanada gota de sebo.

Tabla de ranuras en cruz de tornillos/varillas de destornilladores según DIN 8764
i

1. Tornillos de rosca
Tamaño M 1,6 M 1,8 M 2 M 2,5 M 3 M 3,5 M 4 M 5 M 6 M 8 M 10
DIN EN ISO 0 1 2 3 4
7045
Indicación de tamaño de ranuras en cruz
DIN EN ISO DIN EN ISO 0 1 2 3 4
7046 7047
Indicación de tamaño de ranuras en cruz
2. Tornillos autorroscantes
Tamaño ⌀ mm 2,2 2,9 3,5 3,9 4,2 4,8 5,5 6,3
DIN EN ISO 7049 DIN EN ISO 7050 DIN EN ISO 7051 1 2 3
Indicación de tamaño de ranuras en cruz

3. Tornillos para madera
Tamaño ⌀ mm 2 2,5 3 3,5 4 4,5 5 5,5 6 7 8
DIN 7996 DIN 7997 DIN 7995 0 1 2 3 4
i Indicación de tamaño de ranuras en cruz
