52 MXD

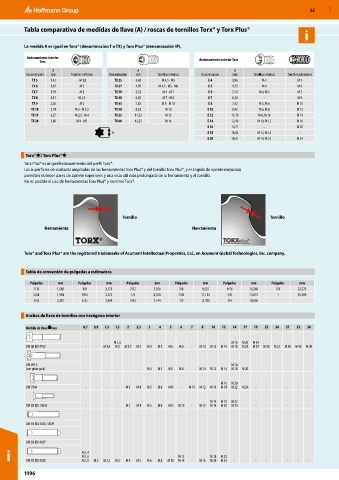

Tabla comparativa de medidas de llave (A) / roscas de tornillos Torx® y Torx Plus®
i
La medida A es igual en Torx® (denominación T o TX) y Torx Plus® (denominación IP).
Accionamiento interior
Torx Accionamiento exterior Torx
A A A
Denominación mm Tornillos métricos Denominación mm Tornillos métricos Denominación mm Tornillos métricos Tornillos prisioneros
TX 5 1,42 - M 1,8 TX 25 4,43 M 4,5 - M5 E 4 3,86 M 3 M 5
TX 6 1,67 M 2 TX 27 4,99 M 4,5 - M5 - M6 E 5 4,75 M 4 M 6
TX 7 1,99 M 2 TX 30 5,52 M 6 - M 7 E 6 5,74 M 4, M 5 M 7
TX 8 2,31 M 2,5 TX 40 6,65 M 7 - M 8 E 7 6,20 - M 8
TX 9 2,50 M 3 TX 45 7,82 M 8 - M 10 E 8 7,52 M 5, M 6 M 10
TX 10 2,74 M 3 - M 3,5 TX 50 8,83 M 10 E 10 9,42 M 6, M 8 M 12
TX 15 3,27 M 3,5 - M 4 TX 55 11,22 M 12 E 12 11,70 M 8, M 10 M 14
TX 20 3,86 M 4 - M5 TX 60 13,25 M 14 E 14 12,90 M 10, M 12 M 16
E 16 14,71 - M 20
A E 18 16,64 M 12, M 14 -
E 20 18,41 M 14, M 16 M 24
Torx® / Torx Plus®
Torx Plus® es un perfeccionamiento del perfil Torx®.
Las superficies de contacto ampliadas de las herramientas Torx Plus® y del tornillo Torx Plus®, y el ángulo de apriete mejorado
permiten obtener pares de apriete superiores y una vida útil más prolongada de la herramienta y el tornillo.
No es posible el uso de herramientas Torx Plus® y tornillos Torx®.
Tornillo Tornillo
Herramienta Herramienta
Torx® and Torx Plus® are the registered trademarks of Acument Intellectual Properties, LLC, an Acument Global Technologies, Inc. company.
Tabla de conversión de pulgadas a milímetros
Pulgadas mm Pulgadas mm Pulgadas mm Pulgadas mm Pulgadas mm Pulgadas mm
1/16 1,588 1/8 3,175 7/32 5,556 3/8 9,525 9/16 14,288 7/8 22,225
5/64 1,984 9/64 3,572 1/4 6,350 7/16 11,113 5/8 15,875 1 25,400
3/32 2,381 5/32 3,969 9/32 7,144 1/2 12,700 3/4 19,050
Anchos de llave de tornillos con hexágono interior
Medida de llave mm 0,7 0,9 1,3 1,5 2 2,5 3 4 5 6 7 8 10 12 14 17 19 22 24 27 32 36
M 1,6 M 16 M 20 M 24
DIN EN ISO 4762 - - M 1,4 M 2 M 2,5 M 3 M 4 M 5 M 6 M 8 - M 10 M 12 M 14 M 18 M 22 M 27 M 30 M 33 M 36 M 42 M 48
DIN 6912 M 16
(con pitón guía) - - - - - - M 4 M 5 M 6 M 8 - M 10 M 12 M 14 M 18 M 20 - - - - - -
M 16 M 20
DIN 7984 - - - - M 3 M 4 M 5 M 6 M 8 - M 10 M 12 M 14 M 18 M 22 M 24 - - - - - -
M 14 M 18 M 22
DIN EN ISO 10642 - - - - M 3 M 4 M 5 M 6 M 8 M 10 - M 12 M 16 M 20 M 24 - - - - - - -
DIN EN ISO 4026 / 4029
DIN EN ISO 4027
i DIN EN ISO 4028 M 1,4 M 2 M 2,5 M 3 M 4 M 5 M 6 M 8 M 10 M 12 - M 16 M 18 M 22 - - - - - - - -
M 1,6
M 24
M 14
M 1,8
M 20
