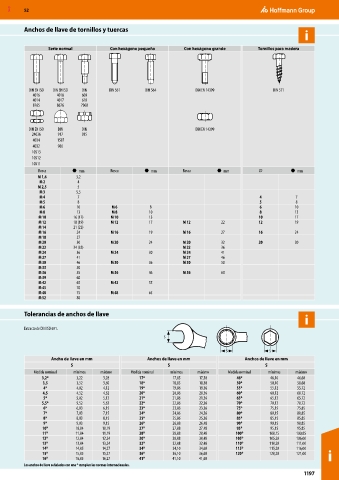

MXD 52

Anchos de llave de tornillos y tuercas
i

Serie normal Con hexágono pequeño Con hexágono grande Tornillos para madera

DIN EN ISO DIN EN ISO DIN DIN 561 DIN 564 DIN EN 14399 DIN 571
4016 4018 609
4014 4017 610
8765 8676 7968

DIN EN ISO DIN DIN DIN EN 14399
24036 917 935
4034 1587
4032 986
10513
10512
10511
Rosca mm Rosca mm Rosca mm ⌀ mm
M 1,6 3,2
M 2 4
M 2,5 5
M 3 5,5
M 4 7 4 7
M 5 8 5 8
M 6 10 M 6 8 6 10
M 8 13 M 8 10 8 13
M 10 16 (17) M 10 13 10 17
M 12 18 (19) M 12 17 M 12 22 12 19
M 14 21 (22)
M 16 24 M 16 19 M 16 27 16 24
M 18 27
M 20 30 M 20 24 M 20 32 20 30
M 22 34 (32) M 22 36
M 24 36 M 24 30 M 24 41
M 27 41 M 27 46
M 30 46 M 30 36 M 30 50
M 33 50
M 36 55 M 36 46 M 36 60
M 39 60
M 42 65 M 42 55
M 45 70
M 48 75 M 48 65
M 52 80

Tolerancias de anchos de llave
i

Extracto de DIN ISO 691.
S

S S
Ancho de llave en mm Anchos de llave en mm Anchos de llave en mm
S S S
Medida nominal mínimos máximo Medida nominal mínimos máximo Medida nominal mínimos máximo
3,2* 3,22 3,28 17* 17,05 17,30 46* 46,10 46,60
3,5 3,52 3,60 18* 18,05 18,30 50* 50,10 50,60
4* 4,02 4,12 19* 19,06 19,36 55* 55,12 55,72
4,5 4,52 4,62 20* 20,06 20,36 60* 60,12 60,72
5* 5,02 5,12 21* 21,06 21,36 65* 65,12 65,72
5,5* 5,52 5,62 22* 22,06 22,36 70* 70,12 70,72
6* 6,03 6,15 23* 23,06 23,36 75* 75,15 75,85
7* 7,03 7,15 24* 24,06 24,36 80* 80,15 80,85
8* 8,03 8,15 25* 25,06 25,36 85* 85,15 85,85
9* 9,03 9,15 26* 26,08 26,48 90* 90,15 90,85
10* 10,04 10,19 27* 27,08 27,48 95* 95,15 95,85
11* 11,04 11,19 28* 28,08 28,48 100* 100,15 100,85
12* 12,04 12,24 30* 30,08 30,48 105* 105,20 106,00
13* 13,04 13,24 32* 32,08 32,48 110* 110,20 111,00
14* 14,05 14,27 34* 34,10 34,60 115* 115,20 116,00
15* 15,05 15,27 36* 36,10 36,60 120* 120,20 121,00 i
16* 16,05 16,27 41* 41,10 41,60
Los anchos de llave señalados con una * cumplen las normas internacionales.
