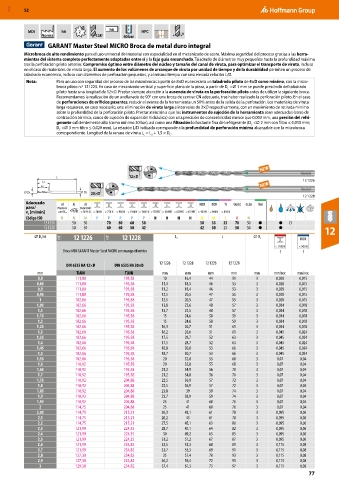

GARANT Master Steel MICRO Broca de metal duro integral
Microbroca de alto rendimiento para el uso universal del material con especialidad en el mecanizado de acero. Máxima seguridad del proceso gracias a las herra-
mientas del sistema completo perfectamente adaptadas entre sí y la faja guía ensanchada. Taladrado de diámetros muy pequeños hasta la profundidad máxima
tras la perforación piloto anterior. Compromiso óptimo entre diámetro del núcleo y tamaño del canal de viruta, para optimizar el transporte de viruta, incluso
en el caso de materiales de viruta larga. El aumento de los volúmenes de arranque de viruta por unidad de tiempo y de la durabilidad permiten un proceso de
taladrado económico, incluso con diámetros de perforación pequeños, y al mismo tiempo con una elevada relación L/D.
Nota: Para un uso con seguridad del proceso de las microbrocas a partir de 8×D es necesaria un taladrado piloto de 4×D como mínimo, con la micro-
=⌀ 1 mm se puede prescindir del taladrado
broca piloto n.º 121223. En caso de mecanizado vertical y superficie plana de la pieza, a partir de D C
piloto hasta una longitud de 12×D. Prestar siempre atención a la ausencia de viruta en la perforación piloto antes de utilizar la siguiente broca.
Recomendamos la realización de un avellanado de 90° con una broca de centrar CN adecuada, tras haber realizado la perforación piloto. En el caso
de perforaciones de orificios pasantes, reducir el avance de la herramienta un 50% antes de la salida de la perforación. Los materiales de viruta
larga requieren, en caso necesario, una eliminación de viruta larga a intervalos de 3×D respectivamente, con un movimiento de retirada mínimo
sobre la profundidad de la perforación piloto. Prestar atención a que los instrumentos de sujeción de la herramienta sean adecuados (cono de
contracción térmica, conos de sujeción de expansión hidráulica) con una precisión de concentricidad menor que 0,003 mm, una presión del refri-
gerante suficientemente alta (como mínimo 30 bar), así como una filtración lo bastante fina del refrigerante (D <⌀ 2 mm con filtro ≤ 0,010 mm;
C
D <⌀ 3 mm filtro ≤ 0,020 mm). La relación L/D indicada corresponde a la profundidad de perforación mínima alcanzable con la microbroca
C
correspondiente. Longitud de la ranura de viruta L = L + 1,5 × D . C
2
C

L 12×D
LC 12 1226
L2
DC DS 20×D
12 1228
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M S K N
12 1226 50 50 70 80 60 50 50 35 25 70 50 ● ● ○
12 1228 50 50 60 60 50 42 42 30 25 58 50 ● ● 12
⌀ D h6 10F 12 1226 10F 12 1228 L 2 L ⌀ D s INOX
C
< 1100 N < 900 N
Broca MDI GARANT Master Steel MICRO con mango cilíndrico f f
12 1226 12 1228 12 1226 12 1228
DIN 6535 HA 12×D DIN 6535 HA 20×D
mm TiAlN TiAlN mm mm mm mm mm mm/rev. mm/rev.
0,8 111,80 195,58 10 16,4 44 51 3 0,028 0,015
0,85 111,80 195,58 11,3 18,5 46 53 3 0,028 0,015
0,9 111,80 195,58 11,2 18,4 46 53 3 0,028 0,015
0,95 111,80 195,58 12,5 20,5 47 55 3 0,028 0,015
1 102,66 195,58 12,5 20,5 47 55 3 0,028 0,015
1,05 102,66 195,58 13,8 22,6 48 57 3 0,034 0,018
1,1 102,66 195,58 13,7 22,5 48 57 3 0,034 0,018
1,15 102,66 195,58 15 24,6 50 59 3 0,034 0,018
1,2 102,66 195,58 15 24,6 50 59 3 0,034 0,018
1,25 102,66 195,58 16,3 26,7 51 61 3 0,034 0,018
1,3 102,66 195,58 16,2 26,6 51 61 3 0,045 0,024
1,35 102,66 195,58 17,5 28,7 52 63 3 0,045 0,024
1,4 102,66 195,58 17,5 28,7 52 63 3 0,045 0,024
1,45 102,66 195,58 18,8 30,8 53 66 3 0,045 0,024
1,5 102,66 195,58 18,7 30,7 53 66 3 0,045 0,024
1,55 102,66 195,58 20 32,8 55 68 3 0,07 0,04
1,6 110,92 195,58 20 32,8 55 68 3 0,07 0,04
1,65 110,92 195,58 21,3 34,9 56 70 3 0,07 0,04
1,7 110,92 195,58 21,2 34,8 56 70 3 0,07 0,04
1,75 110,92 204,88 22,5 36,9 57 72 3 0,07 0,04
1,8 110,92 204,88 22,5 36,9 57 72 3 0,07 0,04
1,85 110,92 204,88 23,8 39 59 74 3 0,07 0,04
1,9 110,92 204,88 23,7 38,9 59 74 3 0,07 0,04
1,95 110,92 204,88 25 41 60 76 3 0,07 0,04
2 114,75 204,88 25 41 60 76 3 0,07 0,04
2,05 114,75 215,21 26,3 43,1 61 78 3 0,095 0,06
2,1 114,75 215,21 26,2 43 61 78 3 0,095 0,06
2,2 114,75 215,21 27,5 45,1 63 80 3 0,095 0,06
2,3 121,99 224,35 28,7 47,1 64 82 3 0,095 0,06
2,4 121,99 224,35 30 49,2 65 85 3 0,095 0,06
2,5 121,99 224,35 31,2 51,2 67 87 3 0,095 0,06
2,6 121,99 234,82 32,5 53,3 68 89 3 0,115 0,08
2,7 121,99 234,82 33,7 55,3 69 91 3 0,115 0,08
2,8 127,30 234,82 35 57,4 70 93 3 0,115 0,08
2,9 127,30 234,82 36,2 59,4 72 95 3 0,115 0,08
3 129,50 234,82 37,4 61,3 73 97 3 0,115 0,08
