52 MXD

MDI Tipo 0 2 h6 HPC x
N
+0,004
Norma 130°

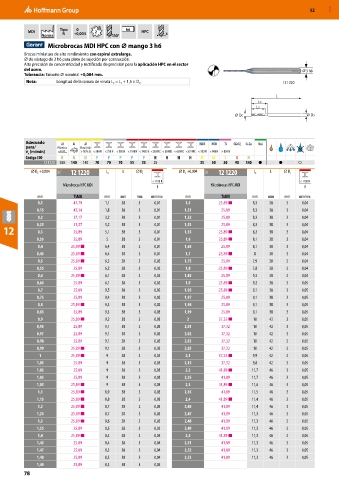

Microbrocas MDI HPC con ⌀ mango 3 h6
Brocas miniatura de alto rendimiento con espiral extralarga.
⌀ de vástago de 3 h6 para plato de sujeción por contracción.
Alta precisión de concentricidad y rectificado de precisión para la aplicación HPC en el sector
del acero. ⌀ 3 h6
Tolerancia: Tamaño ⌀ nominal +0,004 mm.
Nota: Longitud de la ranura de viruta L C = L + 1,5 × D . C 12 1220
2
L
LC
L2
DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M S K N
12 1220 200 140 140 70 70 70 55 35 25 35 30 20 90 140 ● ● ○
⌀ D +0,004 11E 12 1220 L 2 L ⌀ D s ⌀ D +0,004 11E 12 1220 L 2 L ⌀ D s
C
C
< 1100 N < 1100 N
Microbrocas HPC MDI f Microbrocas HPC MDI f
mm TiAlN mm mm mm mm/rev. mm TiAlN mm mm mm mm/rev.
0,1 47,79 1,1 38 3 0,01 1,5 25,89 ■ 8,3 38 3 0,04
0,15 42,34 1,8 38 3 0,01 1,51 25,89 8,3 38 3 0,04
0,2 37,17 3,2 38 3 0,01 1,52 25,89 8,3 38 3 0,04
0,25 31,27 3,2 38 3 0,01 1,53 25,89 8,3 38 3 0,04
12 0,3 25,89 5,1 38 3 0,01 1,55 25,89 ■ 8,2 38 3 0,04
0,35 25,89 5 38 3 0,01 1,6 25,89 ■ 8,1 38 3 0,04
0,4 25,89 ■ 6,4 38 3 0,01 1,65 25,89 8,1 38 3 0,04
0,45 25,89 ■ 6,4 38 3 0,01 1,7 25,89 ■ 8 38 3 0,04
0,5 25,89 ■ 6,3 38 3 0,02 1,75 25,89 7,9 38 3 0,04
0,55 25,89 6,2 38 3 0,02 1,8 25,89 ■ 7,8 38 3 0,04
0,6 25,89 ■ 6,1 38 3 0,02 1,85 25,89 9,3 38 3 0,04
0,65 25,89 6,1 38 3 0,02 1,9 25,89 ■ 9,2 38 3 0,05
0,7 25,89 9,5 38 3 0,02 1,95 25,89 ■ 9,1 38 3 0,05
0,75 25,89 9,4 38 3 0,02 1,97 25,89 9,1 38 3 0,05
0,8 25,89 ■ 9,3 38 3 0,02 1,98 25,89 9,1 38 3 0,05
0,85 25,89 9,3 38 3 0,03 1,99 25,89 9,1 38 3 0,05
0,9 25,89 ■ 9,2 38 3 0,03 2 37,32 ■ 10 42 3 0,05
0,95 25,89 9,1 38 3 0,03 2,01 37,32 10 42 3 0,05
0,97 25,89 9,1 38 3 0,03 2,02 37,32 10 42 3 0,05
0,98 25,89 9,1 38 3 0,03 2,03 37,32 10 42 3 0,05
0,99 25,89 ■ 9,1 38 3 0,03 2,05 37,32 10 42 3 0,05
1 25,89 ■ 9 38 3 0,03 2,1 37,32 ■ 9,9 42 3 0,05
1,01 25,89 9 38 3 0,03 2,15 37,32 9,8 42 3 0,05
1,02 25,89 9 38 3 0,03 2,2 41,89 ■ 11,7 46 3 0,05
1,03 25,89 9 38 3 0,03 2,25 41,89 11,7 46 3 0,05
1,05 25,89 ■ 9 38 3 0,03 2,3 41,89 ■ 11,6 46 3 0,05
1,1 25,89 ■ 8,9 38 3 0,03 2,35 41,89 11,5 46 3 0,05
1,15 25,89 ■ 8,8 38 3 0,03 2,4 41,89 ■ 11,4 46 3 0,05
1,2 25,89 ■ 8,7 38 3 0,03 2,45 41,89 11,4 46 3 0,05
1,25 25,89 ■ 8,7 38 3 0,03 2,47 41,89 11,3 46 3 0,05
1,3 25,89 ■ 8,6 38 3 0,03 2,48 41,89 11,3 46 3 0,05
1,35 25,89 8,5 38 3 0,03 2,49 41,89 11,3 46 3 0,05
1,4 25,89 ■ 8,4 38 3 0,04 2,5 41,89 ■ 11,3 46 3 0,05
1,45 25,89 8,4 38 3 0,04 2,51 41,89 11,3 46 3 0,05
1,47 25,89 8,3 38 3 0,04 2,52 41,89 11,3 46 3 0,05
1,48 25,89 8,3 38 3 0,04 2,53 41,89 11,3 46 3 0,05
1,49 25,89 8,3 38 3 0,04
