52 MXD

L
DIN
MDI 6537 K Tipo h7 2 h6 HPC x LC
H
DIN
4×D 140° 6535 HA L2

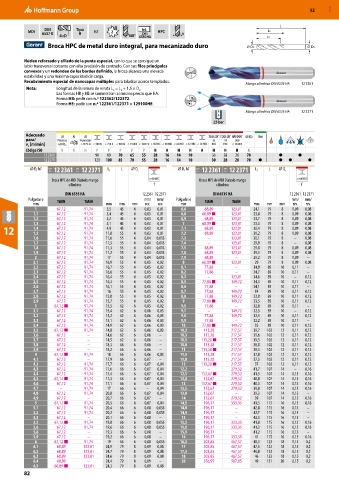

Broca HPC de metal duro integral, para mecanizado duro DC DS
Núcleo reforzado y afilado de la punta especial, con lo que se consigue un
labio transversal cortante con alta precisión de centrado. Con sus filos principales
convexos y un redondeo de los bordes definido, la broca alcanza una elevada
estabilidad y una máxima capacidad de carga.
Recubrimiento especial de nanocapas múltiples para taladrar aceros templados.
Mango cilíndrico DIN 6535 HA 12 2361
Nota: Longitud de la ranura de viruta L C = L + 1,5 × D .
C
2
Las formas HB y HE se suministran al mismo precio que HA.
Forma HB: pedir con n.º 122362/122372.
Forma HE: pedir con n.º 122361/122371 + 129100HE.
Mango cilíndrico DIN 6535 HA 12 2371
25 bar

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H H H H K
12 2361 90 80 70 65 55 28 16 14 10 30 28 28 70 ● ●
12 2371 120 100 85 70 55 28 16 14 10 30 28 28 70 ● ● ● ●
⌀ D h7 11E 12 2361 11E 12 2371 L 2 L ⌀ D s ⌀ D h7 11E 12 2361 11E 12 2371 L 2 L ⌀ D s
C
C
Broca HPC de MDI Diabolo mango Broca HPC de MDI Diabolo mango
cilíndrico f cilíndrico f
DIN 6535 HA 12 2361 12 2371 DIN 6535 HA 12 2361 12 2371
Pulgadas o TiAlN TiAlN mm/ mm/ Pulgadas o TiAlN TiAlN mm/ mm/
mm mm mm mm rev. rev. mm mm mm mm rev. rev.
1 67,12 91,74 5,5 45 4 0,03 0,01 6,6 68,89 123,01 24,1 79 8 0,09 0,08
1,1 67,12 91,74 5,4 45 4 0,03 0,01 6,8 68,89 ■ 123,01 23,8 79 8 0,09 0,08
1,2 67,12 91,74 5,2 45 4 0,03 0,01 6,9 68,89 123,01 23,7 79 8 0,09 0,08
1,3 67,12 91,74 5,1 45 4 0,03 0,01 7 68,89 ■ 123,01 23,5 79 8 0,09 0,08
12 1,4 67,12 91,74 11,8 45 4 4 0,03 0,01 7,1 68,89 123,01 30,4 79 8 8 0,09 0,08
4,9
7,2
1,5
0,09
0,01
91,74
123,01
68,89
79
30,2
0,03
67,12
0,08
55
1,6 67,12 91,74 11,6 55 4 0,04 0,013 7,3 – 123,01 30,1 79 8 – 0,08
1,7 67,12 91,74 11,5 55 4 0,04 0,013 7,4 – 123,01 29,9 79 8 – 0,08
1,8 67,12 91,74 11,3 55 4 0,04 0,013 7,5 68,89 123,01 29,8 79 8 0,09 0,08
1,9 67,12 91,74 11,2 55 4 0,04 0,013 7,8 68,89 123,01 29,3 79 8 0,09 0,08
2 67,12 91,74 17 55 4 0,04 0,013 7,9 68,89 – 29,2 79 8 0,09 –
2,1 67,12 91,74 16,9 55 4 0,05 0,02 8 68,89 ■ 123,01 29 79 8 0,09 0,08
2,2 67,12 91,74 16,7 55 4 0,05 0,02 8,1 77,88 – 34,9 89 10 0,11 –
2,3 67,12 91,74 16,6 55 4 0,05 0,02 8,2 77,88 – 34,7 89 10 0,11 –
2,4 67,12 91,74 16,4 55 4 0,05 0,02 8,3 – 123,01 34,6 89 10 – 0,12
2,5 67,12 91,74 16,3 55 4 0,05 0,02 8,5 77,88 ■ 149,72 34,3 89 10 0,11 0,12
2,6 67,12 91,74 16,1 55 4 0,05 0,02 8,6 77,88 – 34,1 89 10 0,11 –
2,7 67,12 91,74 16 55 4 0,05 0,02 8,7 77,88 149,72 34 89 10 0,11 0,12
2,8 67,12 91,74 15,8 55 4 0,05 0,02 8,8 77,88 149,72 33,8 89 10 0,11 0,12
2,9 67,12 91,74 15,7 55 4 0,05 0,02 9 77,88 ■ 149,72 33,5 89 10 0,11 0,12
3 67,12 ■ 91,74 15,5 62 6 0,05 0,02 9,5 77,88 – 32,8 89 10 0,11 –
3,1 67,12 91,74 15,4 62 6 0,06 0,03 9,7 – 149,72 32,5 89 10 – 0,12
3,2 67,12 91,74 15,2 62 6 0,06 0,03 9,8 77,88 149,72 32,3 89 10 0,11 0,12
3,3 67,12 91,74 15,1 62 6 0,06 0,03 9,9 77,88 – 32,2 89 10 0,11 –
3,4 67,12 91,74 14,9 62 6 0,06 0,03 10 77,88 ■ 149,72 32 89 10 0,11 0,12
3,5 67,12 ■ 91,74 14,8 62 6 0,06 0,03 10,2 113,28 217,57 39,7 102 12 0,11 0,12
3,6 67,12 – 14,6 62 6 0,06 – 10,3 113,28 217,57 39,6 102 12 0,11 0,12
3,7 67,12 – 14,5 62 6 0,06 – 10,5 113,28 ■ 217,57 39,3 102 12 0,11 0,12
3,8 67,12 – 18,3 66 6 0,06 – 10,8 113,28 217,57 38,8 102 12 0,11 0,12
3,9 67,12 – 18,2 66 6 0,06 – 11 113,28 ■ 217,57 38,5 102 12 0,11 0,12
4 67,12 ■ 91,74 18 66 6 0,06 0,03 11,5 113,28 217,57 37,8 102 12 0,11 0,12
4,1 67,12 – 17,9 66 6 0,07 – 11,8 113,28 217,57 37,3 102 12 0,11 0,12
4,2 67,12 91,74 17,7 66 6 0,07 0,04 12 113,28 ■ 217,57 37 102 12 0,11 0,12
4,3 67,12 91,74 17,6 66 6 0,07 0,04 12,2 – 279,52 41,7 107 14 – 0,16
4,4 67,12 91,74 17,4 66 6 0,07 0,04 12,5 152,67 ■ 279,52 41,3 107 14 0,13 0,16
4,5 67,12 ■ 91,74 17,3 66 6 0,07 0,04 12,8 152,67 279,52 40,8 107 14 0,13 0,16
4,6 67,12 91,74 17,1 66 6 0,07 0,04 13 152,67 ■ 279,52 40,5 107 14 0,13 0,16
4,7 – 91,74 17 66 6 – 0,04 13,5 152,67 279,52 39,8 107 14 0,13 0,16
4,8 67,12 91,74 20,8 66 6 0,07 0,04 13,8 152,67 – 39,3 107 14 0,13 –
4,9 67,12 – 20,7 66 6 0,07 – 14 152,67 279,52 39 107 14 0,13 0,16
5 67,12 ■ 91,74 20,5 66 6 0,07 0,04 14,5 196,17 333,35 43,3 115 16 0,13 0,16
5,1 67,12 91,74 20,4 66 6 0,08 0,055 14,8 196,17 – 42,8 115 16 0,13 –
5,2 67,12 91,74 20,2 66 6 0,08 0,055 14,9 196,17 – 42,7 115 16 0,13 –
5,3 67,12 – 20,1 66 6 0,08 – 15 196,17 – 42,5 115 16 0,13 –
5,5 67,12 ■ 91,74 19,8 66 6 0,08 0,055 15,5 196,17 333,35 41,8 115 16 0,13 0,16
5,6 67,12 91,74 19,6 66 6 0,08 0,055 15,8 196,17 333,35 41,3 115 16 0,13 0,16
5,8 67,12 – 19,3 66 6 0,08 – 15,9 196,17 – 41,2 115 16 0,13 –
5,9 67,12 – 19,2 66 6 0,08 – 16 196,17 333,35 41 115 16 0,13 0,16
6 67,12 ■ 91,74 19 66 6 0,08 0,055 16,5 303,85 467,57 48,3 123 18 0,15 0,2
6,1 68,89 123,01 24,9 79 8 0,09 0,08 17 303,85 467,57 47,5 123 18 0,15 0,2
6,2 68,89 123,01 24,7 79 8 0,09 0,08 17,5 303,85 467,57 46,8 123 18 0,15 0,2
6,3 68,89 123,01 24,6 79 8 0,09 0,08 18 303,85 467,57 46 123 18 0,15 0,2
6,4 68,89 – 24,4 79 8 0,09 – 20 356,95 587,05 49 131 20 0,15 0,2
6,5 68,89 ■ 123,01 24,3 79 8 0,09 0,08
