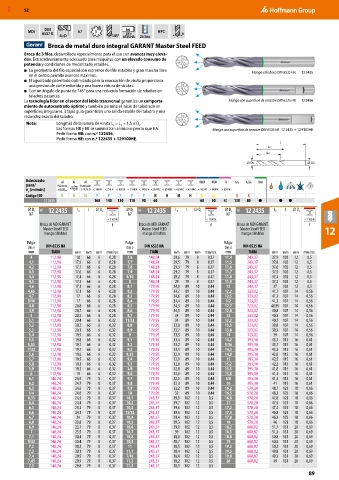

Page 89 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

DIN
MDI 6537 K h7 3 h6 HPC x
DIN
4×D 145° 6535 HA 25 bar

Broca de metal duro integral GARANT Master Steel FEED
Broca de 3 filos, desarrollada especialmente para el uso con avances muy eleva-
dos. Extraordinariamente adecuado para máquinas con un elevado consumo de
potencia y condiciones de mecanizado estables.
■ La geometría del filo especial con extremos del filo estables y gran marcha libre Mango cilíndrico DIN 6535 HA 12 2435
en el centro permite avances máximos.
■ El agudizado patentado optimizado para la evacuación de viruta proporciona
una presión de corte reducida y una buena rotura de virutas.
■ Con un ángulo de punta de 145° para una reducida formación de rebabas en
taladros pasantes.
La tecnología líder en el sector del labio transversal garantiza un comporta- Mango con superficie de arrastre DIN 6535 HB 12 2436
miento de autocentrado óptimo y también permite el inicio de taladrado en
superficies irregulares. 3 fajas guía garantizan una salida estable del taladro y una
redondez exacta del taladro.
Nota: Longitud de la ranura de viruta L C = L + 1,5 × D .
C
2
Las formas HB y HE se suministran al mismo precio que HA. Mango con superficie de arrastre DIN 6535 HE 12 2435 + 12 9100HE
Pedir forma HB: con n.º 122436.
Pedir forma HE: con n.º 122435 + 129100HE.
L
LC
L2
DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M S K K
12 2435 160 140 130 110 90 60 60 50 40 130 80 ● ● ●
⌀ D C 11E 12 2435 L 2 L ⌀ D s ⌀ D C 11E 12 2435 L 2 L ⌀ D s ⌀ D C 11E 12 2435 L 2 L ⌀ D s
h7 h7 h7
< 1100 N < 1100 N < 1100 N
Broca de MDI GARANT f Broca de MDI GARANT f Broca de MDI GARANT f
Master Steel FEED Master Steel FEED Master Steel FEED 12
mango cilíndrico mango cilíndrico mango cilíndrico
Pulga- Pulga- Pulga-
das o DIN 6535 HA das o DIN 6535 HA das o DIN 6535 HA
mm TiAlN mm mm mm mm/rev. mm TiAlN mm mm mm mm/rev. mm TiAlN mm mm mm mm/rev.
4 112,98 18 66 6 0,28 7,6 148,24 29,6 79 8 0,37 11,4 243,37 37,9 102 12 0,5
4,1 112,98 17,9 66 6 0,28 7,7 148,24 29,5 79 8 0,37 11,5 243,37 37,8 102 12 0,5
4,2 112,98 17,7 66 6 0,28 7,8 148,24 29,3 79 8 0,37 11,6 243,37 37,6 102 12 0,5
4,3 112,98 17,6 66 6 0,28 7,9 148,24 29,2 79 8 0,37 11,7 243,37 37,5 102 12 0,5
4,4 112,98 17,4 66 6 0,28 5/16 148,24 29,2 79 8 0,37 11,8 243,37 37,3 102 12 0,5
4,5 112,98 17,3 66 6 0,28 8 148,24 29 79 8 0,37 11,9 243,37 37,2 102 12 0,5
4,6 112,98 17,1 66 6 0,28 8,1 179,95 34,9 89 10 0,44 12 243,37 37 102 12 0,5
4,65 112,98 17,1 66 6 0,28 8,2 179,95 34,7 89 10 0,44 12,2 323,02 41,7 107 14 0,56
4,7 112,98 17 66 6 0,28 8,3 179,95 34,6 89 10 0,44 12,5 323,02 41,3 107 14 0,56
3/16 112,98 17 66 6 0,28 8,4 179,95 34,4 89 10 0,44 1/2 323,02 41,3 107 14 0,56
4,8 112,98 20,8 66 6 0,28 8,5 179,95 34,3 89 10 0,44 12,7 323,02 40,95 107 14 0,56
4,9 112,98 20,7 66 6 0,28 8,6 179,95 34,1 89 10 0,44 12,8 323,02 40,8 107 14 0,56
5 112,98 20,5 66 6 0,28 8,7 179,95 34 89 10 0,44 13 323,02 40,5 107 14 0,56
5,1 112,98 20,4 66 6 0,32 11/32 179,95 34 89 10 0,44 13,2 323,02 40,2 107 14 0,56
5,2 112,98 20,2 66 6 0,32 8,8 179,95 33,8 89 10 0,44 13,5 323,02 39,8 107 14 0,56
5,3 112,98 20,1 66 6 0,32 8,9 179,95 33,7 89 10 0,44 13,8 323,02 39,3 107 14 0,56
5,4 112,98 19,9 66 6 0,32 9 179,95 33,5 89 10 0,44 14 323,02 39 107 14 0,56
5,5 112,98 19,8 66 6 0,32 9,1 179,95 33,4 89 10 0,44 14,2 395,30 43,7 115 16 0,61
5,55 112,98 19,7 66 6 0,32 9,2 179,95 33,2 89 10 0,44 9/16 395,30 43,7 115 16 0,61
7/32 112,98 19,7 66 6 0,32 9,3 179,95 33,1 89 10 0,44 14,5 395,30 43,3 115 16 0,61
5,6 112,98 19,6 66 6 0,32 9,35 179,95 32,9 89 10 0,44 14,8 395,30 42,8 115 16 0,61
5,7 112,98 19,5 66 6 0,32 9,4 179,95 32,9 89 10 0,44 15 395,30 42,5 115 16 0,61
5,8 112,98 19,3 66 6 0,32 9,5 179,95 32,8 89 10 0,44 15,2 395,30 42,2 115 16 0,61
5,9 112,98 19,2 66 6 0,32 3/8 179,95 32,8 89 10 0,44 15,5 395,30 41,8 115 16 0,61
6 112,98 19 66 6 0,32 9,6 179,95 32,6 89 10 0,44 15,8 395,30 41,3 115 16 0,61
6,1 148,24 24,9 79 8 0,37 9,7 179,95 32,5 89 10 0,44 5/8 395,30 41,3 115 16 0,61
6,2 148,24 24,7 79 8 0,37 9,8 179,95 32,3 89 10 0,44 16 395,30 41 115 16 0,61
6,3 148,24 24,6 79 8 0,37 9,9 179,95 32,2 89 10 0,44 16,2 578,20 48,7 123 18 0,66
1/4 148,24 24,6 79 8 0,37 10 179,95 32 89 10 0,44 16,5 578,20 48,3 123 18 0,66
6,35 148,24 24,5 79 8 0,37 10,1 243,37 39,9 102 12 0,5 16,8 578,20 47,8 123 18 0,66
6,4 148,24 24,4 79 8 0,37 10,2 243,37 39,7 102 12 0,5 17 578,20 47,5 123 18 0,66
6,5 148,24 24,3 79 8 0,37 10,3 243,37 39,6 102 12 0,5 17,2 578,20 47,2 123 18 0,66
6,6 148,24 24,1 79 8 0,37 13/32 243,37 39,6 102 12 0,5 17,5 578,20 46,8 123 18 0,66
6,7 148,24 24 79 8 0,37 10,4 243,37 39,4 102 12 0,5 17,8 578,20 46,3 123 18 0,66
6,8 148,24 23,8 79 8 0,37 10,5 243,37 39,3 102 12 0,5 18 578,20 46 123 18 0,66
6,9 148,24 23,7 79 8 0,37 10,6 243,37 39,1 102 12 0,5 18,2 688,82 51,7 131 20 0,69
7 148,24 23,5 79 8 0,37 10,7 243,37 39 102 12 0,5 18,5 688,82 51,3 131 20 0,69
7,1 148,24 30,4 79 8 0,37 10,8 243,37 38,8 102 12 0,5 18,8 688,82 50,8 131 20 0,69
9/32 148,24 30,4 79 8 0,37 10,9 243,37 38,7 102 12 0,5 19 688,82 50,5 131 20 0,69
7,2 148,24 30,2 79 8 0,37 11 243,37 38,5 102 12 0,5 19,2 688,82 50,2 131 20 0,69
7,3 148,24 30,1 79 8 0,37 11,1 243,37 38,4 102 12 0,5 19,5 688,82 49,8 131 20 0,69
7,4 148,24 29,9 79 8 0,37 7/16 243,37 38,4 102 12 0,5 19,8 688,82 49,3 131 20 0,69
7,45 148,24 29,9 79 8 0,37 11,2 243,37 38,2 102 12 0,5 20 688,82 49 131 20 0,69
7,5 148,24 29,8 79 8 0,37 11,3 243,37 38,1 102 12 0,5
