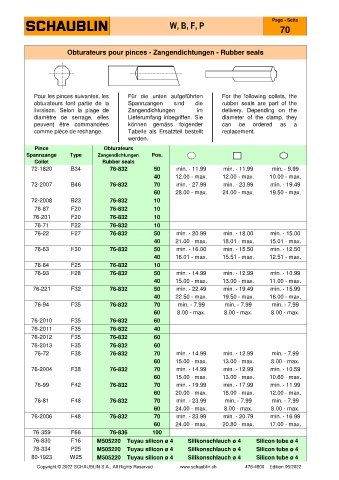

Page 114 - SCHAUBLIN

Page - Seite
W, B, F, P
70

Obturateurs pour pinces - Zangendichtungen - Rubber seals

Pour les pinces suivantes, les Für die unten aufgeführten For the following collets, the
obturateurs font partie de la Spannzangen sind die rubber seals are part of the
livraison. Selon la plage de Zangendichtungen im delivery. Depending on the
diamètre de serrage, elles Lieferumfang inbegriffen. Sie diameter of the clamp, they
peuvent être commandées können gemäss folgender can be ordered as a
comme pièce de rechange. Tabelle als Ersatzteil bestellt replacement.
werden.
Pince Obturateurs
Spannzange Type Zangendichtungen Pos.
Collet Rubber seals
72-1820 B34 76-832 50 min. - 11.99 min. - 11.99 min. - 9.99
40 12.00 - max. 12.00 - max. 10.00 - max.
72-2007 B46 76-832 70 min. - 27.99 min. - 23.99 min. - 19.49
60 28.00 - max. 24.00 - max. 19.50 - max.
72-2008 B23 76-832 10
76-87 F20 76-832 10
76-201 F20 76-832 10
76-71 F22 76-832 10
76-22 F27 76-832 50 min. - 20.99 min. - 18.00 min. - 15.00
40 21.00 - max. 18.01 - max. 15.01 - max.
76-63 F30 76-832 50 min. - 16.00 min. - 15.50 min. - 12.50
40 16.01 - max. 15.51 - max. 12.51 - max.
76-64 F25 76-832 10
76-93 F28 76-832 50 min. - 14.99 min. - 12.99 min. - 10.99
40 15.00 - max. 13.00 - max. 11.00 - max.
76-221 F32 76-832 50 min. - 22.49 min. - 19.49 min. - 15.99
40 22.50 - max. 19.50 - max. 16.00 - max.
76-94 F35 76-832 70 min. - 7.99 min. - 7.99 min. - 7.99
60 8.00 - max. 8.00 - max. 8.00 - max.
76-2010 F35 76-832 60
76-2011 F35 76-832 40
76-2012 F35 76-832 60
76-2013 F35 76-832 60
76-72 F38 76-832 70 min. - 14.99 min. - 12.99 min. - 7.99
60 15.00 - max. 13.00 - max. 8.00 - max.
76-2004 F38 76-832 70 min. - 14.99 min. - 12.99 min. - 10.59
60 15.00 - max. 13.00 - max. 10.60 - max.
76-99 F42 76-832 70 min. - 19.99 min. - 17.99 min. - 11.99
60 20.00 - max. 18.00 - max. 12.00 - max.
76-81 F48 76-832 70 min. - 23.99 min. - 7.99 min. - 7.99
60 24.00 - max. 8.00 - max. 8.00 - max.
76-2006 F48 76-832 70 min. - 23.99 min. - 20.79 min. - 16.99
60 24.00 - max. 20.80 - max. 17.00 - max.
76-359 F66 76-836 100
76-830 F16 M505220 Tuyau silicon ø 4 Silikonschlauch ø 4 Silicon tube ø 4
78-334 P25 M505220 Tuyau silicon ø 4 Silikonschlauch ø 4 Silicon tube ø 4
80-1923 W25 M505220 Tuyau silicon ø 4 Silikonschlauch ø 4 Silicon tube ø 4
Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
