P. 109
Page - Seite
B
60

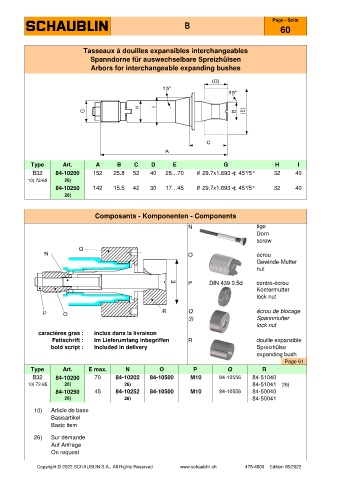

Tasseaux à douilles expansibles interchangeables
Spanndorne für auswechselbare Spreizhülsen
Arbors for interchangeable expanding bushes
Type Art. A B C D E G H I
B32 84-10200 152 25.8 52 40 28…70 29.7x1.693 ) 45°/5° 32 40
10) 72-65 26)
84-10250 142 15.5 42 30 17…45 29.7x1.693 ) 45°/5° 32 40
26)
Composants - Komponenten - Components
N tige
Dorn
screw
O écrou
Gewinde-Mutter
nut
P DIN 439 0.5d contre-écrou
Kontermutter
lock nut
Q écrou de blocage
3) Spannmutter
lock nut
caractères gras : inclus dans la livraison
Fettschrift : im Lieferumfang inbegriffen R douille expansible
bold script : included in delivery Spreizhülse
expanding bush
Page 61
Type Art. E max. N O P Q R
B32 84-10200 70 84-10202 84-10500 M10 84-10556 84-51040
10) 72-65 26) 26) 84-51041 26)
84-10250 45 84-10252 84-10500 M10 84-10556 84-50040
26) 26) 84-50041
10) Article de base
Basisartikel
Basic item
26) Sur demande
Auf Anfrage
On request
