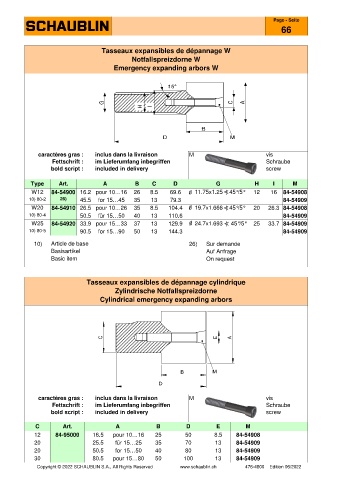

Page 112 - SCHAUBLIN

Page - Seite
66

Tasseaux expansibles de dépannage W
Notfallspreizdorne W
Emergency expanding arbors W

caractères gras : inclus dans la livraison M vis
Fettschrift : im Lieferumfang inbegriffen Schraube
bold script : included in delivery screw

Type Art. A B C D G H I M
W12 84-54900 16.2 pour 10…16 26 8.5 69.6 11.75x1.25 ) 45°/5° 12 16 84-54908
10) 80-2 26) 45.5 for 15…45 35 13 79.3 84-54909
W20 84-54910 26.5 pour 10…26 35 8.5 104.4 19.7x1.666 ) 45°/5° 20 26.3 84-54908
10) 80-4 50.5 für 15…50 40 13 110.6 84-54909
W25 84-54920 33.9 pour 15…33 37 13 129.9 24.7x1.693 ) 45°/5° 25 33.7 84-54909
10) 80-5 90.5 for 15…90 50 13 144.3 84-54909

10) Article de base 26) Sur demande
Basisartikel Auf Anfrage
Basic item On request

Tasseaux expansibles de dépannage cylindrique
Zylindrische Notfallspreizdorne
Cylindrical emergency expanding arbors

caractères gras : inclus dans la livraison M vis
Fettschrift : im Lieferumfang inbegriffen Schraube
bold script : included in delivery screw

C Art. A B D E M
12 84-95000 16.5 pour 10…16 25 50 8.5 84-54908
20 25.5 für 15…25 35 70 13 84-54909
20 50.5 for 15…50 40 80 13 84-54909
30 80.5 pour 15…80 50 100 13 84-54909
Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
