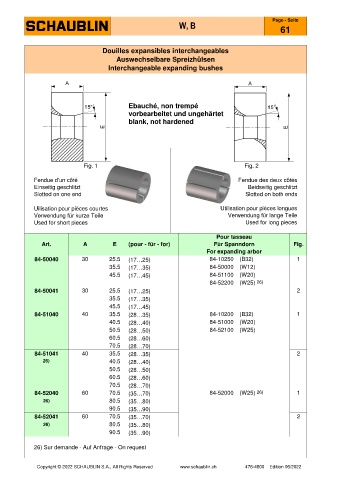

P. 110
Page - Seite
W, B
61
Douilles expansibles interchangeables
Auswechselbare Spreizhülsen
Interchangeable expanding bushes
Ebauché, non trempé
vorbearbeitet und ungehärtet
blank, not hardened
E
Fig. 1 Fig. 2
Fendue d'un côté Fendue des deux côtés
Einseitig geschlitzt Beidseitig geschlitzt
Slotted on one end Slotted on both ends
Uilisation pour pièces courtes Utilisation pour pièces longues
Verwendung für kurze Teile Verwendung für lange Teile
Used for short pieces Used for long pieces
Pour tasseau
Art. A E (pour - für - for) Für Spanndorn Fig.
For expanding arbor
84-50040 30 25.5 (17…25) 84-10250 (B32) 1
35.5 (17…35) 84-50000 (W12)
45.5 (17…45) 84-51100 (W20)
84-52200 (W25) 26)
84-50041 30 25.5 (17…25) 2
35.5 (17…35)
45.5 (17…45)
84-51040 40 35.5 (28…35) 84-10200 (B32) 1
40.5 (28…40) 84-51000 (W20)
50.5 (28…50) 84-52100 (W25)
60.5 (28…60)
70.5 (28…70)
84-51041 40 35.5 (28…35) 2
26) 40.5 (28…40)
50.5 (28…50)
60.5 (28…60)
70.5 (28…70)
84-52040 60 70.5 (35…70) 84-52000 (W25) 26) 1
26) 80.5 (35…80)
90.5 (35…90)
84-52041 60 70.5 (35…70) 2
26) 80.5 (35…80)
90.5 (35…90)
26) Sur demande - Auf Anfrage - On request
