Pinces - Spannzangen - Collets
3

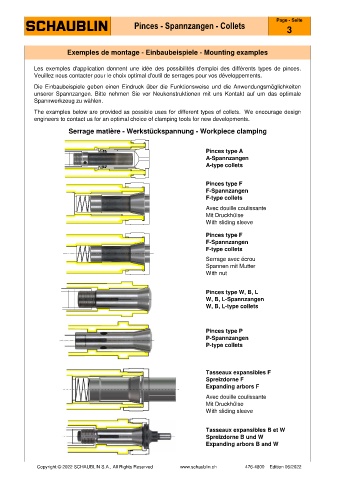

Exemples de montage - Einbaubeispiele - Mounting examples

Les exemples d'application donnent une idée des possibilités d'emploi des différents types de pinces.
Veuillez nous contacter pour le choix optimal d'outil de serrages pour vos développements.
Die Einbaubeispiele geben einen Eindruck über die Funktionsweise und die Anwendungsmöglichkeiten
unserer Spannzangen. Bitte nehmen Sie vor Neukonstruktionen mit uns Kontakt auf um das optimale
Spannwerkzeug zu wählen.
The examples below are provided as possible uses for different types of collets. We encourage design
engineers to contact us for an optimal choice of clamping tools for new developments.
Serrage matière - Werkstückspannung - Workpiece clamping

Pinces type A
A-Spannzangen
A-type collets

Pinces type F
F-Spannzangen
F-type collets
Avec douille coulissante
Mit Druckhülse
With sliding sleeve

Pinces type F
F-Spannzangen
F-type collets
Serrage avec écrou
Spannen mit Mutter
With nut

Pinces type W, B, L
W, B, L-Spannzangen
W, B, L-type collets

Pinces type P
P-Spannzangen
P-type collets

Tasseaux expansibles F
Spreizdorne F
Expanding arbors F
Avec douille coulissante
Mit Druckhülse
With sliding sleeve

Tasseaux expansibles B et W
Spreizdorne B und W
Expanding arbors B and W
