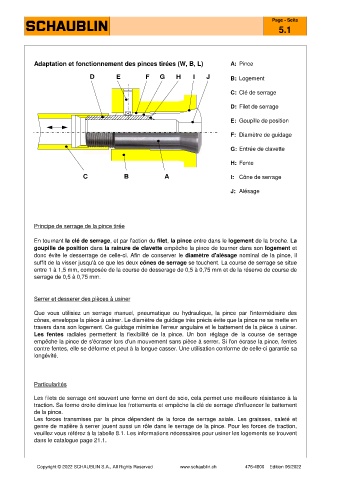

Adaptation et fonctionnement des pinces tirées (W, B, L) A: Pince
D E F G H I J B: Logement
C: Clé de serrage
D: Filet de serrage
E: Goupille de position
F: Diamètre de guidage
G: Entrée de clavette
H: Fente
C B A I: Cône de serrage
J: Alésage
Principe de serrage de la pince tirée
En tournant la clé de serrage, et par l'action du filet, la pince entre dans le logement de la broche. La
goupille de position dans la rainure de clavette empêche la pince de tourner dans son logement et
donc évite le desserrage de celle-ci. Afin de conserver le diamètre d'alésage nominal de la pince, il
suffit de la visser jusqu'à ce que les deux cônes de serrage se touchent. La course de serrage se situe
entre 1 à 1,5 mm, composée de la course de desserage de 0,5 à 0,75 mm et de la réserve de course de
serrage de 0,5 à 0,75 mm.
Serrer et desserer des pièces à usiner
Que vous utilisiez un serrage manuel, pneumatique ou hydraulique, la pince par l'intermédiaire des
cônes, enveloppe la pièce à usiner. Le diamètre de guidage très précis évite que la pince ne se mette en
travers dans son logement. Ce guidage minimise l'erreur angulaire et le battement de la pièce à usiner.
Les fentes radiales permettent la flexibilité de la pince. Un bon réglage de la course de serrage
empêche la pince de s'écraser lors d'un mouvement sans pièce à serrer. Si l'on écrase la pince, fentes
contre fentes, elle se déforme et peut à la longue casser. Une utilisation conforme de celle-ci garantie sa
longévité.
Particularités
Les filets de serrage ont souvent une forme en dent de scie, cela permet une meilleure résistance à la
traction. Sa forme droite diminue les frottements et empêche la clé de serrage d'influencer le battement
de la pince.
Les forces transmises par la pince dépendent de la force de serrage axiale. Les graisses, saleté et
genre de matière à serrer jouent aussi un rôle dans le serrage de la pince. Pour les forces de traction,
veuillez vous référez à la tabelle 8.1. Les informations nécessaires pour usiner les logements se trouvent
dans le catalogue page 21.1.
