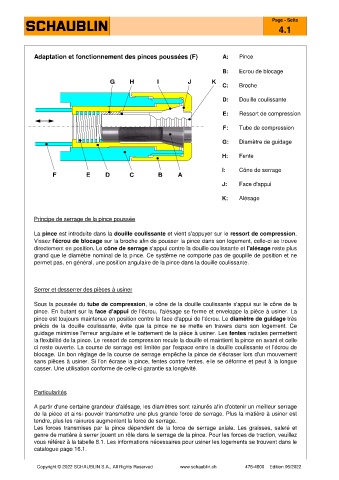

Adaptation et fonctionnement des pinces poussées (F) A: Pince
B: Ecrou de blocage
G H I J K
C: Broche
D: Douille coulissante
E: Ressort de compression
F: Tube de compression
G: Diamètre de guidage
H: Fente
I: Cône de serrage
F E D C B A
J: Face d'appui
K: Alésage
Principe de serrage de la pince poussée
La pince est introduite dans la douille coulissante et vient s'appuyer sur le ressort de compression.
Vissez l'écrou de blocage sur la broche afin de pousser la pince dans son logement, celle-ci se trouve
directement en position. Le cône de serrage s'appui contre la douille coulissante et l'alésage reste plus
grand que le diamètre nominal de la pince. Ce système ne comporte pas de goupille de position et ne
permet pas, en général, une position angulaire de la pince dans la douille coulissante.
Serrer et desserrer des pièces à usiner
Sous la poussée du tube de compression, le cône de la douille coulissante s'appui sur le cône de la
pince. En butant sur la face d'appui de l'écrou, l'alésage se ferme et enveloppe la pièce à usiner. La
pince est toujours maintenue en position contre la face d'appui de l'écrou. Le diamètre de guidage très
précis de la douille coulissante, évite que la pince ne se mette en travers dans son logement. Ce
guidage minimise l'erreur angulaire et le battement de la pièce à usiner. Les fentes radiales permettent
la flexibilité de la pince. Le ressort de compression recule la douille et maintient la pince en avant et celle-
ci reste ouverte. La course de serrage est limitée par l'espace entre la douille coulissante et l'écrou de
blocage. Un bon réglage de la course de serrage empêche la pince de s'écraser lors d'un mouvement
sans pièces à usiner. Si l'on écrase la pince, fentes contre fentes, elle se déforme et peut à la longue
casser. Une utilisation conforme de celle-ci garantie sa longévité.
Particularités
A partir d'une certaine grandeur d'alésage, les diamètres sont rainurés afin d'obtenir un meilleur serrage
de la pièce et ainsi pouvoir transmettre une plus grande force de serrage. Plus la matière à usiner est
tendre, plus les rainures augmentent la force de serrage.
Les forces transmises par la pince dépendent de la force de serrage axiale. Les graisses, saleté et
genre de matière à serrer jouent un rôle dans le serrage de la pince. Pour les forces de traction, veuillez
vous référez à la tabelle 8.1. Les informations nécessaires pour usiner les logements se trouvent dans le
catalogue page 16.1.
