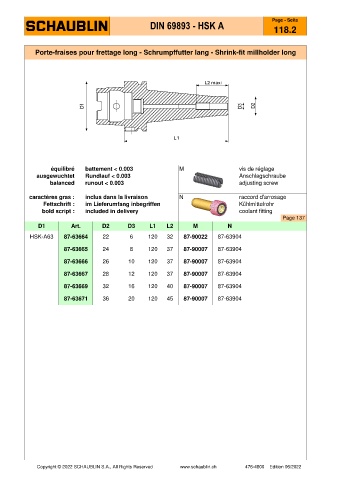

Page 171 - SCHAUBLIN
P. 171
Page - Seite
DIN 69893 - HSK A
118.2
Porte-fraises pour frettage long - Schrumpffutter lang - Shrink-fit millholder long
équilibré battement < 0.003 M vis de réglage
ausgewuchtet Rundlauf < 0.003 Anschlagschraube
balanced runout < 0.003 adjusting screw
caractères gras : inclus dans la livraison N raccord d'arrosage
Fettschrift : im Lieferumfang inbegriffen Kühlmittelrohr
bold script : included in delivery coolant fitting
Page 137
D1 Art. D2 D3 L1 L2 M N
HSK-A63 87-63664 22 6 120 32 87-90022 87-63904
87-63665 24 8 120 37 87-90007 87-63904
87-63666 26 10 120 37 87-90007 87-63904
87-63667 28 12 120 37 87-90007 87-63904
87-63669 32 16 120 40 87-90007 87-63904
87-63671 36 20 120 45 87-90007 87-63904
Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
