Page - Seite

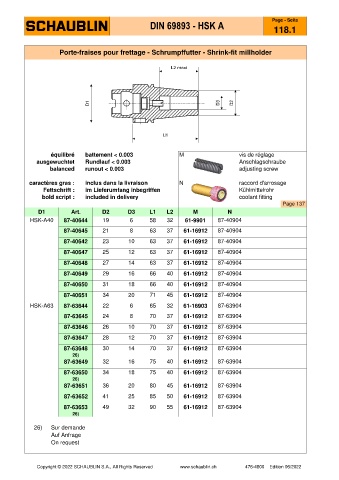

DIN 69893 - HSK A
118.1

Porte-fraises pour frettage - Schrumpffutter - Shrink-fit millholder

équilibré battement < 0.003 M vis de réglage
ausgewuchtet Rundlauf < 0.003 Anschlagschraube
balanced runout < 0.003 adjusting screw

caractères gras : inclus dans la livraison N raccord d'arrosage
Fettschrift : im Lieferumfang inbegriffen Kühlmittelrohr
bold script : included in delivery coolant fitting
Page 137
D1 Art. D2 D3 L1 L2 M N
HSK-A40 87-40644 19 6 58 32 61-9901 87-40904
87-40645 21 8 63 37 61-16912 87-40904
87-40642 23 10 63 37 61-16912 87-40904

87-40647 25 12 63 37 61-16912 87-40904
87-40648 27 14 63 37 61-16912 87-40904

87-40649 29 16 66 40 61-16912 87-40904
87-40650 31 18 66 40 61-16912 87-40904
87-40651 34 20 71 45 61-16912 87-40904
HSK-A63 87-63644 22 6 65 32 61-16903 87-63904

87-63645 24 8 70 37 61-16912 87-63904
87-63646 26 10 70 37 61-16912 87-63904

87-63647 28 12 70 37 61-16912 87-63904
87-63648 30 14 70 37 61-16912 87-63904
26)
87-63649 32 16 75 40 61-16912 87-63904
87-63650 34 18 75 40 61-16912 87-63904
26)
87-63651 36 20 80 45 61-16912 87-63904
87-63652 41 25 85 50 61-16912 87-63904

87-63653 49 32 90 55 61-16912 87-63904
26)

26) Sur demande
Auf Anfrage
On request
