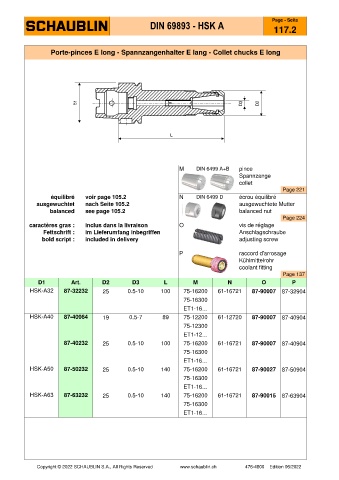

Page 169 - SCHAUBLIN
P. 169
Page - Seite
DIN 69893 - HSK A
117.2
Porte-pinces E long - Spannzangenhalter E lang - Collet chucks E long
M DIN 6499 A+B pince
Spannzange
collet
Page 221
équilibré voir page 105.2 N DIN 6499 D écrou équilibré
ausgewuchtet nach Seite 105.2 ausgewuchtete Mutter
balanced see page 105.2 balanced nut
Page 224
caractères gras : inclus dans la livraison O vis de réglage
Fettschrift : im Lieferumfang inbegriffen Anschlagschraube
bold script : included in delivery adjusting screw
P raccord d'arrosage
Kühlmittelrohr
coolant fitting
Page 137
D1 Art. D2 D3 L M N O P
HSK-A32 87-32232 25 0.5-10 100 75-16200 61-16721 87-90007 87-32904
75-16300
ET1-16…
HSK-A40 87-40064 19 0.5-7 89 75-12200 61-12720 87-90007 87-40904
75-12300
ET1-12…
87-40232 25 0.5-10 100 75-16200 61-16721 87-90007 87-40904
75-16300
ET1-16…
HSK-A50 87-50232 25 0.5-10 140 75-16200 61-16721 87-90027 87-50904
75-16300
ET1-16…
HSK-A63 87-63232 25 0.5-10 140 75-16200 61-16721 87-90015 87-63904
75-16300
ET1-16…
