P. 172
Page - Seite
DIN 69893 - HSK A
118.3

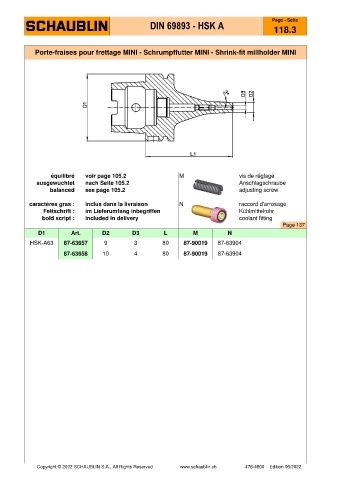

Porte-fraises pour frettage MINI - Schrumpffutter MINI - Shrink-fit millholder MINI
équilibré voir page 105.2 M vis de réglage
ausgewuchtet nach Seite 105.2 Anschlagschraube
balanced see page 105.2 adjusting screw
caractères gras : inclus dans la livraison N raccord d'arrosage
Fettschrift : im Lieferumfang inbegriffen Kühlmittelrohr
bold script : included in delivery coolant fitting
Page 137
D1 Art. D2 D3 L M N
HSK-A63 87-63657 9 3 80 87-90019 87-63904
87-63658 10 4 80 87-90019 87-63904
