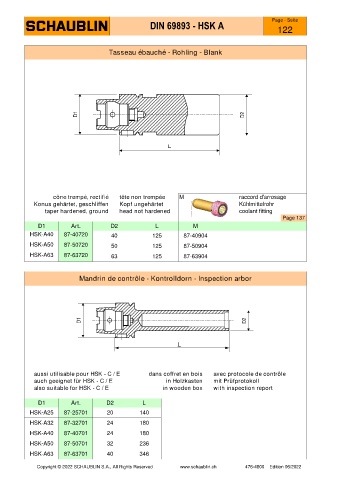

Page 176 - SCHAUBLIN

Page - Seite
DIN 69893 - HSK A
122

Tasseau ébauché - Rohling - Blank

cône trempé, rectifié tête non trempée M raccord d'arrosage
Konus gehärtet, geschliffen Kopf ungehärtet Kühlmittelrohr
taper hardened, ground head not hardened coolant fitting
Page 137
D1 Art. D2 L M
HSK-A40 87-40720 40 125 87-40904
HSK-A50 87-50720 50 125 87-50904
HSK-A63 87-63720 63 125 87-63904

Mandrin de contrôle - Kontrolldorn - Inspection arbor

aussi utilisable pour HSK - C / E dans coffret en bois avec protocole de contrôle
auch geeignet für HSK - C / E in Holzkasten mit Prüfprotokoll
also suitable for HSK - C / E in wooden box with inspection report

D1 Art. D2 L
HSK-A25 87-25701 20 140
HSK-A32 87-32701 24 180
HSK-A40 87-40701 24 180

HSK-A50 87-50701 32 236
HSK-A63 87-63701 40 346

Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
