P. 178
Page - Seite

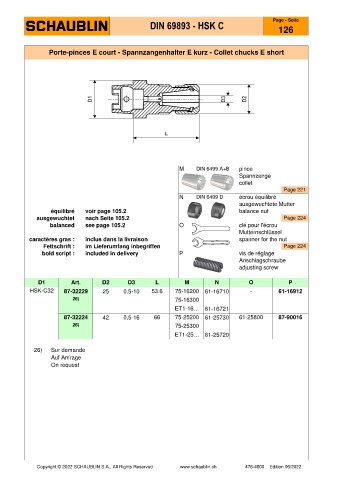

DIN 69893 - HSK C
126
Porte-pinces E court - Spannzangenhalter E kurz - Collet chucks E short
M DIN 6499 A+B pince
Spannzange
collet
Page 221
N DIN 6499 D écrou équilibré
ausgewuchtete Mutter
équilibré voir page 105.2 balance nut
ausgewuchtet nach Seite 105.2 Page 224
balanced see page 105.2 O clé pour l'écrou
Mutternschlüssel
caractères gras : inclus dans la livraison spanner for the nut
Fettschrift : im Lieferumfang inbegriffen Page 224
bold script : included in delivery P vis de réglage
Anschlagschraube
adjusting screw
D1 Art. D2 D3 L M N O P
HSK-C32 87-32229 25 0.5-10 53.6 75-16200 61-16710 - 61-16912
26) 75-16300
ET1-16… 61-16721
87-32224 42 0.5-16 66 75-25200 61-25730 61-25800 87-90016
26) 75-25300
ET1-25… 61-25720
26) Sur demande
Auf Anfrage
On request
