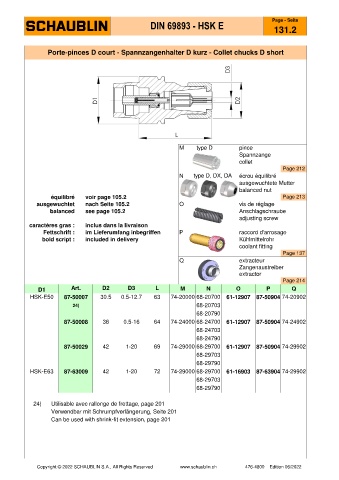

Page 183 - SCHAUBLIN
P. 183
Page - Seite
DIN 69893 - HSK E
131.2
Porte-pinces D court - Spannzangenhalter D kurz - Collet chucks D short
M type D pince
Spannzange
collet
Page 212
N type D, DX, DA écrou équilibré
ausgewuchtete Mutter
balanced nut
équilibré voir page 105.2 Page 213
ausgewuchtet nach Seite 105.2 O vis de réglage
balanced see page 105.2 Anschlagschraube
adjusting screw
caractères gras : inclus dans la livraison
Fettschrift : im Lieferumfang inbegriffen P raccord d'arrosage
bold script : included in delivery Kühlmittelrohr
coolant fitting
Page 137
Q extracteur
Zangenaustreiber
extractor
Page 214
D1 Art. D2 D3 L M N O P Q
HSK-E50 87-50007 30.5 0.5-12.7 63 74-20000 68-20700 61-12907 87-50904 74-20902
24) 68-20703
68-20790
87-50008 36 0.5-16 64 74-24000 68-24700 61-12907 87-50904 74-24902
68-24703
68-24790
87-50029 42 1-20 69 74-29000 68-29700 61-12907 87-50904 74-29902
68-29703
68-29790
HSK-E63 87-63009 42 1-20 72 74-29000 68-29700 61-16903 87-63904 74-29902
68-29703
68-29790
24) Utilisable avec rallonge de frettage, page 201
Verwendbar mit Schrumpfverlängerung, Seite 201
Can be used with shrink-fit extension, page 201
Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
