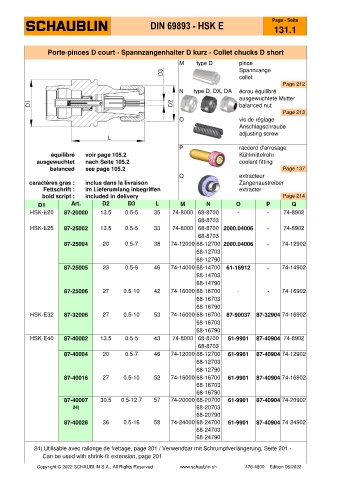

Page 182 - SCHAUBLIN

Page - Seite
DIN 69893 - HSK E
131.1

Porte-pinces D court - Spannzangenhalter D kurz - Collet chucks D short
M type D pince
Spannzange
collet
Page 212
N type D, DX, DA écrou équilibré
ausgewuchtete Mutter
balanced nut
Page 213
O vis de réglage
Anschlagschraube
adjusting screw

P raccord d'arrosage
équilibré voir page 105.2 Kühlmittelrohr
ausgewuchtet nach Seite 105.2 coolant fitting
balanced see page 105.2 Page 137
Q extracteur
caractères gras : inclus dans la livraison Zangenaustreiber
Fettschrift : im Lieferumfang inbegriffen extractor
bold script : included in delivery Page 214
D1 Art. D2 D3 L M N O P Q
HSK-E20 87-20000 13.5 0.5-5 35 74-8000 68-8700 - - 74-8902
68-8703
HSK-E25 87-25002 13.5 0.5-5 33 74-8000 68-8700 2000.04006 - 74-8902
68-8703
87-25004 20 0.5-7 38 74-12000 68-12700 2000.04006 - 74-12902
68-12703
68-12790
87-25005 23 0.5-9 46 74-14000 68-14700 61-16912 - 74-14902
68-14703
68-14790
87-25006 27 0.5-10 42 74-16000 68-16700 - - 74-16902
68-16703
68-16790
HSK-E32 87-32006 27 0.5-10 53 74-16000 68-16700 87-90037 87-32904 74-16902
68-16703
68-16790
HSK-E40 87-40002 13.5 0.5-5 43 74-8000 68-8700 61-9901 87-40904 74-8902
68-8703
87-40004 20 0.5-7 46 74-12000 68-12700 61-9901 87-40904 74-12902
68-12703
68-12790
87-40016 27 0.5-10 52 74-16000 68-16700 61-9901 87-40904 74-16902
68-16703
68-16790
87-40007 30.5 0.5-12.7 57 74-20000 68-20700 61-9901 87-40904 74-20902
24) 68-20703
68-20790
87-40028 36 0.5-16 58 74-24000 68-24700 61-9901 87-40904 74-24902
68-24703
68-24790

24) Utilisable avec rallonge de frettage, page 201 / Verwendbar mit Schrumpfverlängerung, Seite 201 -
Can be used with shrink-fit extension, page 201
