P. 205
Page - Seite

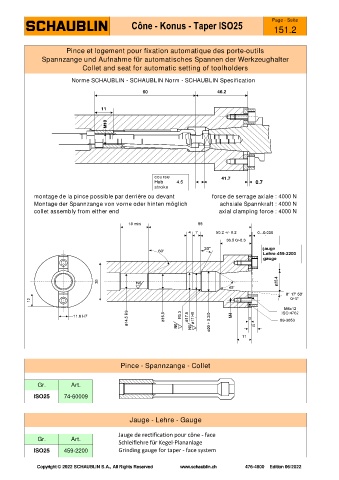

Cône - Konus - Taper ISO25
151.2
Pince et logement pour fixation automatique des porte-outils
Spannzange und Aufnahme für automatisches Spannen der Werkzeughalter
Collet and seat for automatic setting of toolholders
Norme SCHAUBLIN - SCHAUBLIN Norm - SCHAUBLIN Specification
60 46.2
11
M10
course 41.7
0.7
Hub 4.5 0.5
stroke
montage de la pince possible par derrière ou devant force de serrage axiale : 4000 N
Montage der Spannzange von vorne oder hinten möglich achsiale Spannkraft : 4000 N
collet assembly from either end axial clamping force : 4000 N
Pince - Spannzange - Collet
Gr. Art.
ISO25 74-60009
Jauge - Lehre - Gauge
Jauge de rectification pour cône - face
Gr. Art.
Schleiflehre für Kegel-Plananlage
ISO25 459-2200 Grinding gauge for taper - face system
Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
