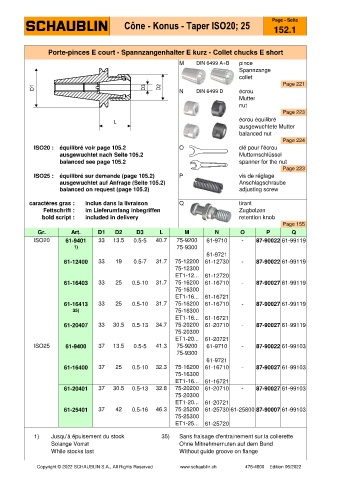

Cône - Konus - Taper ISO20; 25
152.1

Porte-pinces E court - Spannzangenhalter E kurz - Collet chucks E short
M DIN 6499 A+B pince
Spannzange
collet
Page 221
N DIN 6499 D écrou
Mutter
nut
Page 223
écrou équilibré
ausgewuchtete Mutter
balanced nut
Page 224
ISO20 : équilibré voir page 105.2 O clé pour l'écrou
ausgewuchtet nach Seite 105.2 Mutternschlüssel
balanced see page 105.2 spanner for the nut
Page 223
ISO25 : équilibré sur demande (page 105.2) P vis de réglage
ausgewuchtet auf Anfrage (Seite 105.2) Anschlagschraube
balanced on request (page 105.2) adjusting screw

caractères gras : inclus dans la livraison Q tirant
Fettschrift : im Lieferumfang inbegriffen Zugbolzen
bold script : included in delivery retention knob
Page 155
Gr. Art. D1 D2 D3 L M N O P Q
ISO20 61-9401 33 13.5 0.5-5 40.7 75-9200 61-9710 - 87-90022 61-99119
1) 75-9300
61-9721
61-12400 33 19 0.5-7 31.7 75-12200 61-12730 - 87-90022 61-99119
75-12300
ET1-12... 61-12720
61-16403 33 25 0.5-10 31.7 75-16200 61-16710 - 87-90027 61-99119
75-16300
ET1-16... 61-16721
61-16413 33 25 0.5-10 31.7 75-16200 61-16710 - 87-90027 61-99119
35) 75-16300
ET1-16... 61-16721
61-20407 33 30.5 0.5-13 34.7 75-20200 61-20710 - 87-90027 61-99119
75-20300
ET1-20... 61-20721
ISO25 61-9400 37 13.5 0.5-5 41.3 75-9200 61-9710 - 87-90022 61-99103
75-9300
61-9721
61-16400 37 25 0.5-10 32.3 75-16200 61-16710 - 87-90027 61-99103
75-16300
ET1-16... 61-16721
61-20401 37 30.5 0.5-13 32.8 75-20200 61-20710 - 87-90027 61-99103
75-20300
ET1-20... 61-20721
61-25401 37 42 0.5-16 46.3 75-25200 61-25730 61-25800 87-90007 61-99103
75-25300
ET1-25... 61-25720

1) Jusqu'à épuisement du stock 35) Sans fraisage d'entrainement sur la collerette
Solange Vorrat Ohne Mitnehmernuten auf dem Bund
While stocks last Without guide groove on flange
