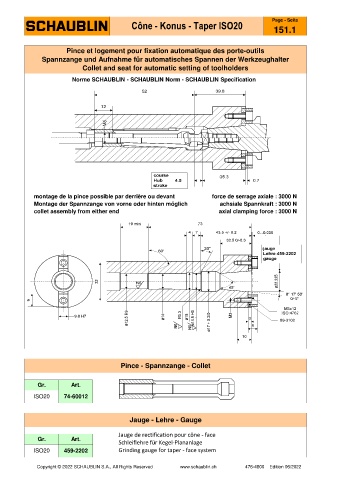

Page 204 - SCHAUBLIN
P. 204
Page - Seite
Cône - Konus - Taper ISO20
151.1
Pince et logement pour fixation automatique des porte-outils
Spannzange und Aufnahme für automatisches Spannen der Werkzeughalter
Collet and seat for automatic setting of toolholders
Norme SCHAUBLIN - SCHAUBLIN Norm - SCHAUBLIN Specification
montage de la pince possible par derrière ou devant force de serrage axiale : 3000 N
Montage der Spannzange von vorne oder hinten möglich achsiale Spannkraft : 3000 N
collet assembly from either end axial clamping force : 3000 N
Pince - Spannzange - Collet
Gr. Art.
ISO20 74-60012
Jauge - Lehre - Gauge
Jauge de rectification pour cône - face
Gr. Art.
Schleiflehre für Kegel-Plananlage
ISO20 459-2202 Grinding gauge for taper - face system
