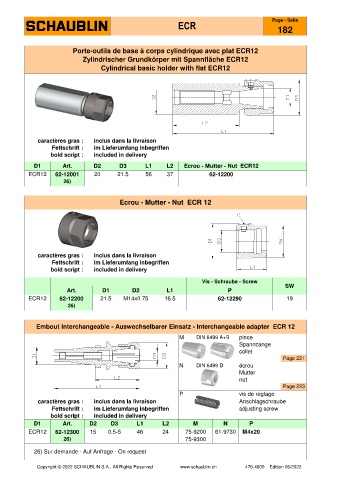

Page 232 - SCHAUBLIN

Page - Seite
ECR
182

Porte-outils de base à corps cylindrique avec plat ECR12
Zylindrischer Grundkörper mit Spannfläche ECR12
Cylindrical basic holder with flat ECR12

caractères gras : inclus dans la livraison
Fettschrift : im Lieferumfang inbegriffen
bold script : included in delivery
D1 Art. D2 D3 L1 L2 Ecrou - Mutter - Nut ECR12
ECR12 62-12001 20 21.5 56 37 62-12200
26)

Ecrou - Mutter - Nut ECR 12

caractères gras : inclus dans la livraison
Fettschrift : im Lieferumfang inbegriffen
bold script : included in delivery
Vis - Schraube - Screw
SW
Art. D1 D2 L1 P
ECR12 62-12200 21.5 M14x0.75 16.5 62-12290 19
26)

Embout interchangeable - Auswechselbarer Einsatz - Interchangeable adapter ECR 12

M DIN 6499 A+B pince
Spannzange
collet
Page 221
N DIN 6499 D écrou
Mutter
nut
Page 223
P vis de réglage
caractères gras : inclus dans la livraison Anschlagschraube
Fettschrift : im Lieferumfang inbegriffen adjusting screw
bold script : included in delivery
D1 Art. D2 D3 L1 L2 M N P
ECR12 62-12300 15 0.5-5 46 24 75-9200 61-9730 M4x20
26) 75-9300
26) Sur demande - Auf Anfrage - On request
