Page 234 - SCHAUBLIN
P. 234
Page - Seite
ECR
184

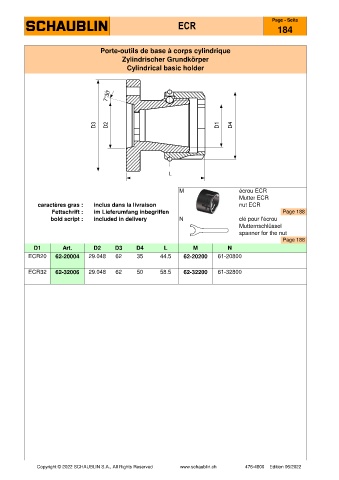

Porte-outils de base à corps cylindrique
Zylindrischer Grundkörper
Cylindrical basic holder
M écrou ECR
Mutter ECR
caractères gras : inclus dans la livraison nut ECR
Fettschrift : im Lieferumfang inbegriffen Page 188
bold script : included in delivery N clé pour l'écrou
Mutternschlüssel
spanner for the nut
Page 188
D1 Art. D2 D3 D4 L M N
ECR20 62-20004 29.048 62 35 44.5 62-20200 61-20800
ECR32 62-32006 29.048 62 50 58.5 62-32200 61-32800
